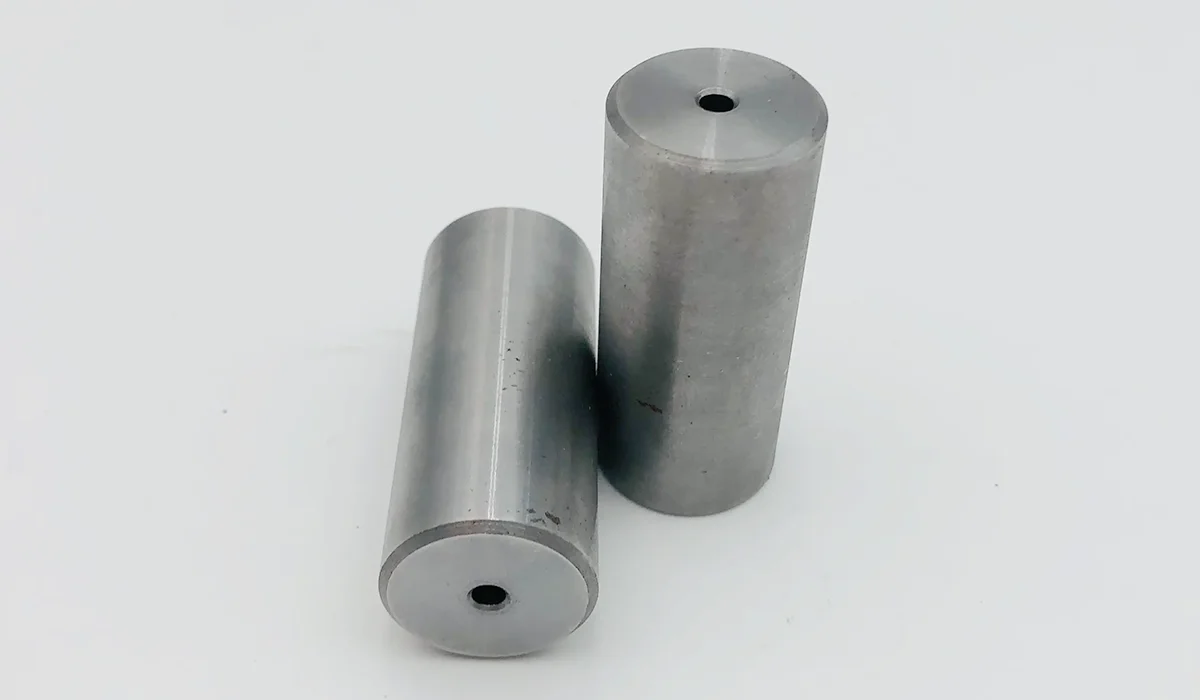

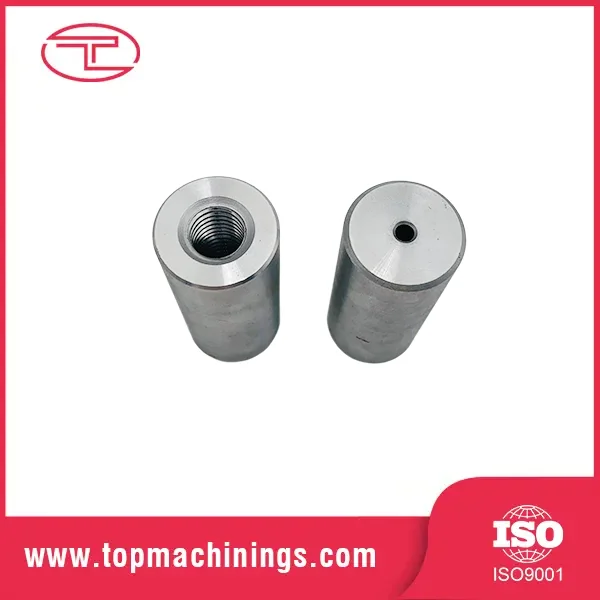

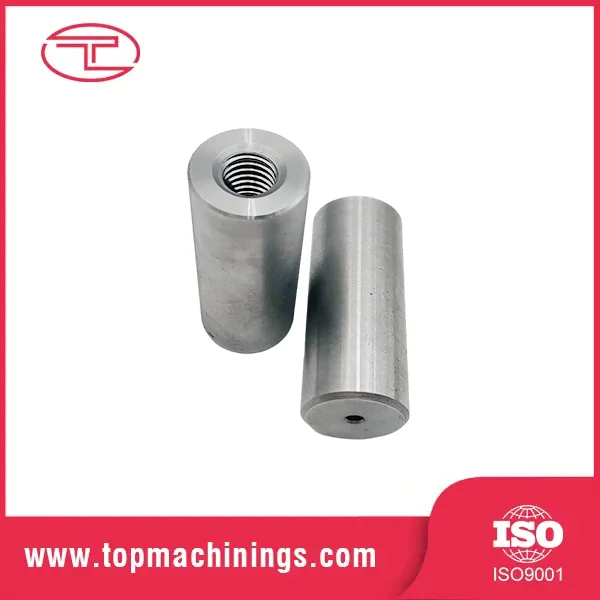

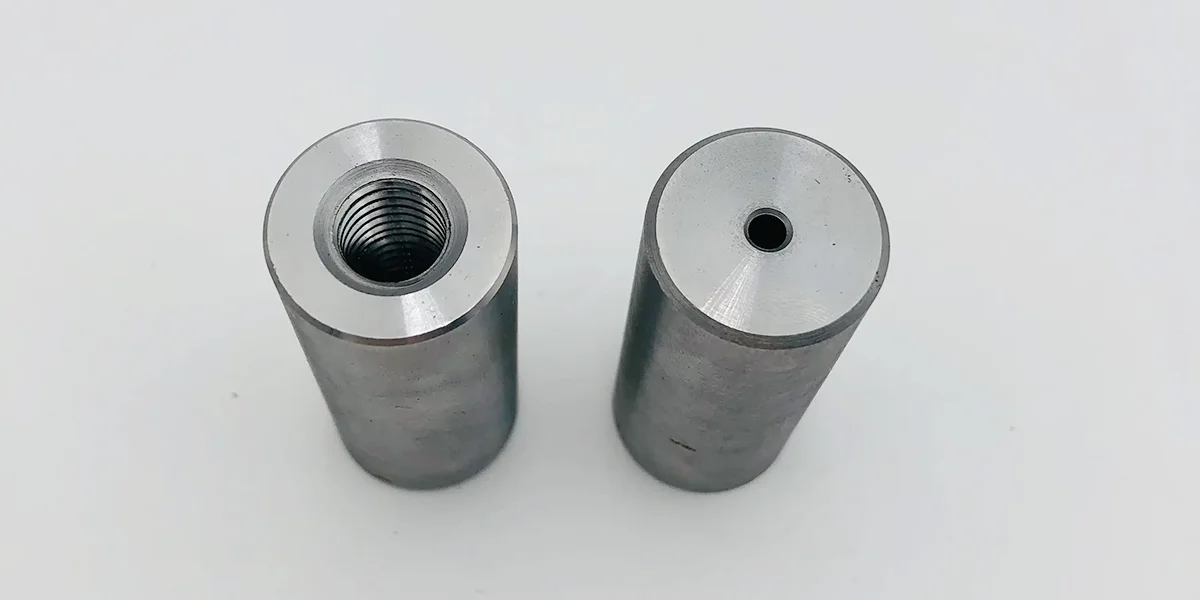

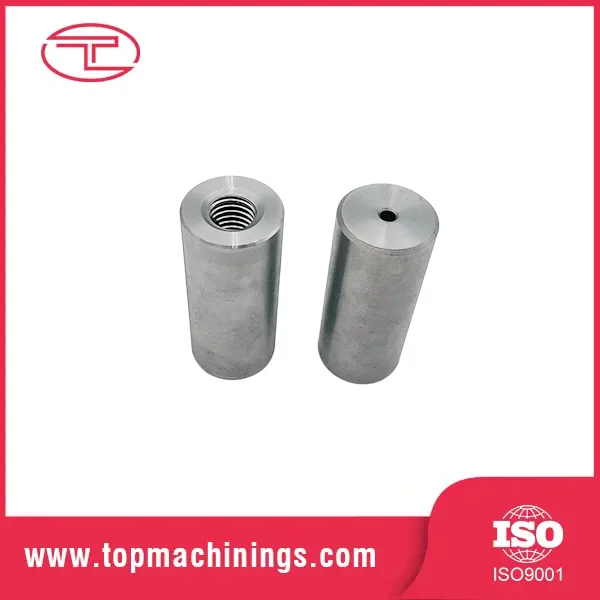

Täpne CNC keermestatud puks

Täppis-CNC keermestatud puks on silindriline hülss, mille sise- või välispinnal on täppistöödeldud keermed. Mõelge sellele kui "keermestatud sisetükile", mis annab komponendile tugeva, vahetatava keermeliidese, ilma keermeid otse põhiosasse töötlemata. Kui pehmesse alumiiniumkorpusesse läheb keermestatud auk – klassikaline rikkerežiim –, on puks see osa, mis päästab päeva.

Seal on kaks peamist perekonda: keermestatud sisetükid ja hülsipuksid. Mõlemad nõuavad masinatöökojalt sama asja: ümarust, kontsentrilisust ja keerme täpsust mõõdetuna mikronites.

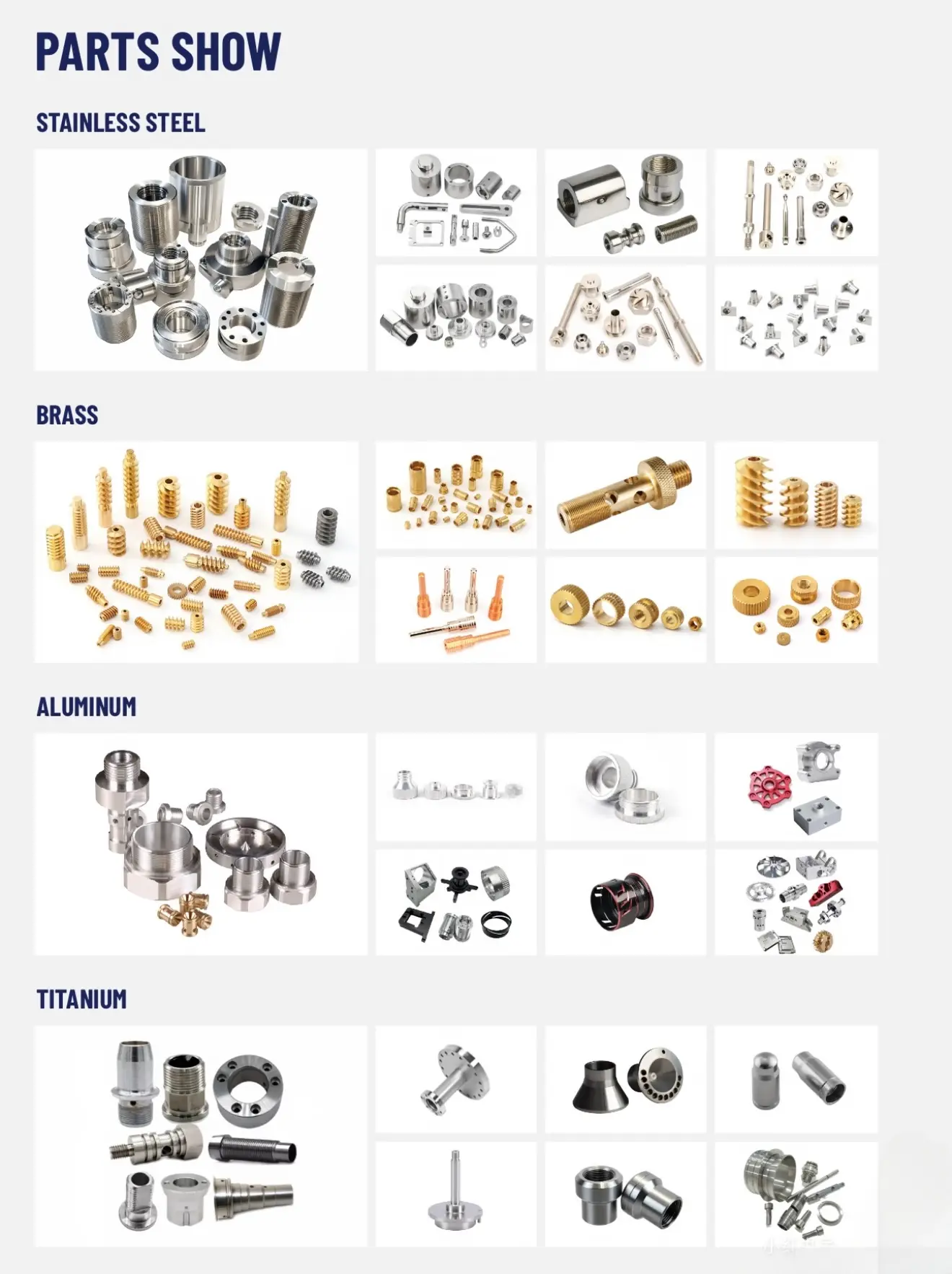

Materjalid ja niidi konfiguratsioonid

Roostevaba teras (SUS303/304/316): korrosioonikindlus toidu-, mere- ja meditsiiniliseks kasutamiseks.

Legeerteras (4140/1045): kõrge tugevus ja kuumtöötlus suure koormusega rakendustes.

Messing (C3604/HPb59-1): suurepärane töödeldavus ja loomulik määrdevõime täppis-CNC keermestatud pukside kandmiseks.

Alumiinium (6061-T6/7075): kerge kosmose- ja autokoostude jaoks.

Keermevormid: meetrilised (M3–M64), UNC/UNF, NPT torukeermed ja kohandatud vormid joonise kohta.

Klassid: 6H/6g standard, 5H/4h täppisklassid häiretega sobivate rakenduste jaoks.

Keerme lõikamine toimub ühepunktilise keermestamise või keermefreesimisega CNC-treipingil, millele järgneb sammu läbimõõdu mõõtmine. Press-fit sisestuste puhul hoiame välisläbimõõt ±0,005 mm, et puks istmed oleks õigesti häiritud – paigaldamiseks piisavalt lahti, piisavalt tihedalt, et mitte kunagi pöörlema ​​hakata.

Toote spetsifikatsioonid

Täppis-CNC-keermestatud puksi tüüpilised rakendused

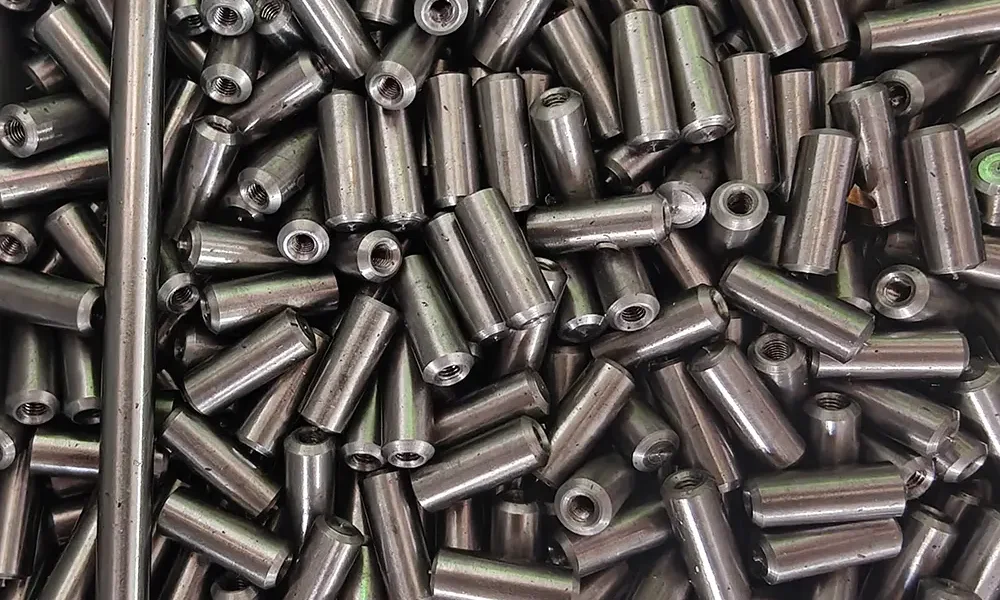

Täpsete CNC-keermega pukside tootja ja tarnijana tarnib Tuoyuan Metal pukse hulgi tehasepõhise hinnaga:

Keermestatud sisetükid alumiinium- ja plastkorpustele autotööstuses ja elektroonikas.

Pumpade, käigukastide ja konveierite laagrihülsid ja kulumispuksid.

Puksid rakiste, kinnitusdetailide ja tööriistaplaatide jaoks.

Hüdrauliliste ja pneumaatiliste silindrite komponendid.

Mööbli, seadmete ja seadmete pöördesõlmed.

Lennundus- ja kaitsekergkoostud.

Tõeline juhtum

Juhtumiuuring: kohandatud täppis-CNC-keermestatud messingpuksid

Tööstus: elektroonika ja elektriseadmed

Materjal: messing C36000

Protsess: Šveitsi CNC treimine, keermestamine ja kuuskantfreesimine

Ameerika elektroonikakomponentide tootja vajas kohandatud täppis-CNC-keermestatud pukse, mis toimiksid plastkarpides pöörlemisvastaste sisenditena. Osad nõudsid koorevaba viimistlust, et tagada kruvide lihtne kokkupanek ilma plastkorpust kahjustamata. Kasutades mitmeteljelisi Šveitsi CNC treipinke, töötlesime messingist puksid puhaste keermete ja täpsete kuuskantpeadega ühe seadistuse abil. Kõigi metallilaastude eemaldamiseks viidi läbi põhjalik ultrahelipuhastusprotsess, millele järgnes 100% niidi optiline kontroll.

Tootmisprotsess

Iga puks algab inseneriülevaatamisega: meie meeskond analüüsib teie 2D/3D joonist või näidist, valib materjali klassi ja programmeerib optimaalsed töörajad. Keermestatud sisestuste puhul on kriitiline parameeter interferentsi sobivus – arvutame täpse OD, et tagada püsivus ilma põhiosa ülepingutamata.

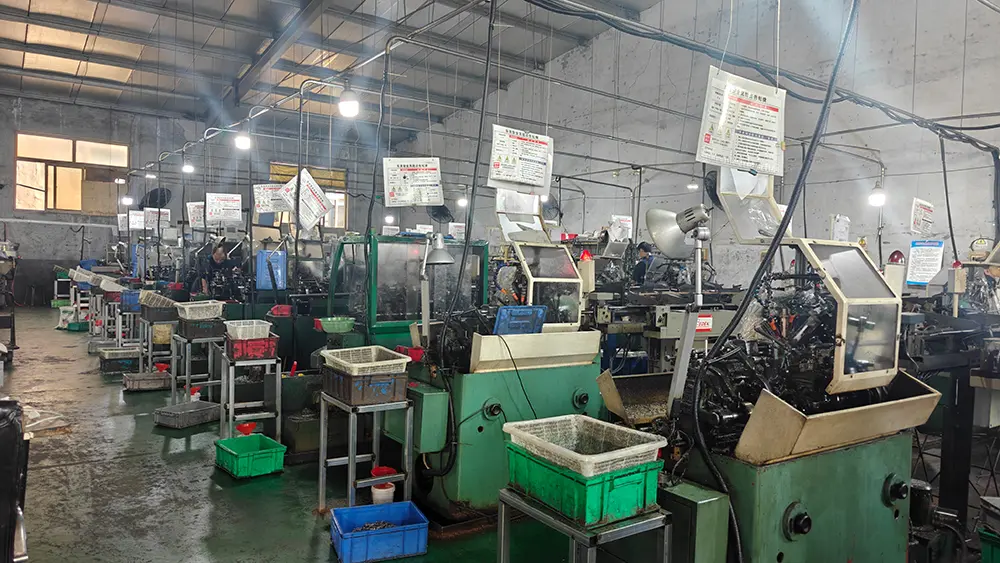

Töötlemine toimub kiiretel automaatsetel CNC-treipinkidel, millel on varrasöötur. Treimine, pinnatöötlus, soonimine, puurimine ja keermestamine viiakse võimaluse korral lõpule ühe kinnitustsükliga – see ühe seadistuse lähenemisviis hoiab kontsentrilisuse mikronivahemikus.

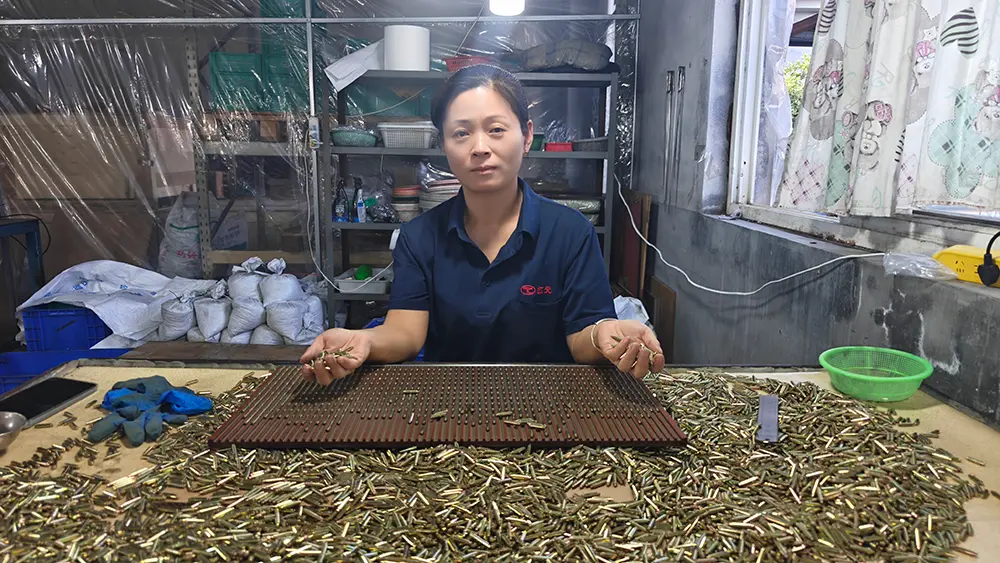

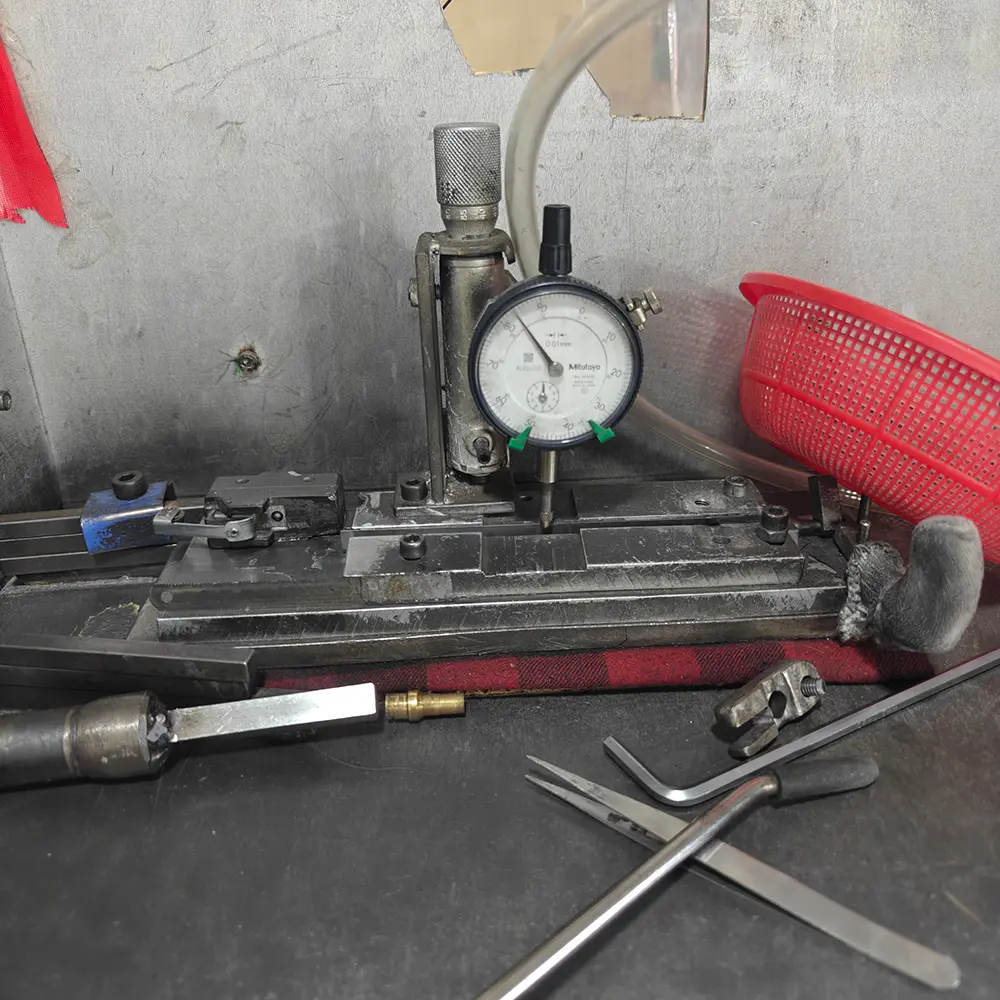

Keermestamisele järgneb 100% kontroll: keermepistiku/rõnga mõõtmine, optiline sorteerimine ja proovi osade CMM-i kontrollimine. Pinnatöötlust (tsink, must oksiid, nikkel) rakendatakse meie siseliinidel enne lõplikku pakkimist.

Miks valida Tuoyuan Metal

Kümme täppistöötlust Tuoyuan Metalil on üle 10-aastane kogemus täppis-treitud osade ja CNC-töödeldud komponentide vallas, teenindades kliente enam kui 20 riigis 95% kordusostumääraga. Meilt pukse tellides töötate kauplusega, mis on teie probleemi juba lahendanud — mitu korda.

Puksid on pakitud roostevastasesse paberisse, polü-kottidesse ja ekspordikarpidesse või puidust karpidesse vastavalt tellimuse suurusele. Väikesed partiid saadetakse kiirpostiga (DHL/FedEx/UPS); hulgitellimused saadetakse meritsi Qingdao sadamast (FCL/LCL) või õhutranspordiga. Dokumentatsioon: kaubaarve, pakkimisnimekiri, konossement, päritolusertifikaat, materjali testimise sertifikaat. Täpsete CNC-keermestatud puksi hindade, hulgitellimuste või hinnapakkumise saamiseks võtke ühendust meie ekspordimeeskonnaga.

KKK

Q1: Kas saate minu joonise või näidise põhjal pukse töödelda?

A1: Jah. Saatke meile 2D/3D joonis (PDF, AI) või füüsiline näidis. Vaatame disaini üle, kinnitame materjali ja tolerantsid ning teeme enne masstootmist teie heakskiitmiseks tootmiseelsed näidised.

Q2: Millist tolerantsi saate niitide suhtes hoida?

A2: standardkeermeklassid 6H/6g vastavalt ISO 965-le. Täppisrakenduste jaoks saame hoida 5H/4h, mille sammu läbimõõt on kinnitatud kalibreeritud mõõturitega. Rääkige meile oma klassi nõudest.

Q3: Kuidas garanteerite suurte tellimuste kvaliteedi?

A3: esmane tootekontroll koos täieliku aruandega, seejärel protsessiaegne mõõtmine ja lõplike mõõtmete 100% optiline sorteerimine. Toetame ka kolmanda osapoole kontrolli enne saatmist.

Q4: Kas saate toota neid täppis-CNC-keermestatud pukse kohandatud suuruse ja mittestandardse keerme sammuga?

A4: Jah, me kohandame täielikult välisläbimõõtu, pikkust, seina paksust ja keerme näitajaid vastavalt teie tehnilistele joonistele või näidisosadele.

K5: Kas ma saan enne masstootmise tellimuse esitamist nõuda näidiseid?

A5: Absoluutselt. Saame pakkuda prototüübi/tootmiseelseid näidiseid teie funktsionaalseks testimiseks ja koostu valideerimiseks enne täismahus tootmisega alustamist.
