Mis on keerulised täppis-treitud osad ja kuidas need parandavad komponentide jõudlust?

Komplekssed täppis-treitud osadon konstrueeritud komponendid, mis on valmistatud täiustatud treimisprotsesside abil, et saavutada nõudlik mõõtmete täpsus, korratavus, pinna kvaliteet ja geomeetriline keerukus. Neid kasutatakse laialdaselt automatiseerimises, masinates, autosüsteemides, elektroonikas, meditsiiniseadmetes, hüdrosüsteemides ja muudes rakendustes, kus tavapärased standardkomponendid ei pruugi tagada vajalikku sobivust või jõudlust. Selles juhendis selgitatakse nende struktuuri, tootmisprotsessi, materjalivalikuid, tolerantse, pinnaviimistlust, kontrollinõudeid, disainiga seotud kaalutlusi ja hanketavasid, aidates inseneridel ja ostumeeskondadel tootmisriske vähendada ja sobiva tootmislahenduse valida.

Sisukord

1. Mis on keerulised täppis-treitud osad?
2. Mis teeb treitud osast keeruliseks?
3. Kuidas valmistatakse keerulisi täppis-treitud osi?
4. Milliseid materjale saab kasutada?
5. Kuidas kontrollitakse täpsust ja tolerantse?
6. Miks on pinnaviimistlus oluline?
7. Kuidas täpselt treitud osi kontrollitakse?
8. Kuidas peaksid insenerid neid komponente kavandama?
9. Kus kasutatakse keerulisi täppis-treitud osi?
10. Mida peaksid ostjad tootmispartnerilt otsima?
11. Korduma kippuvad küsimused
12. Järeldus

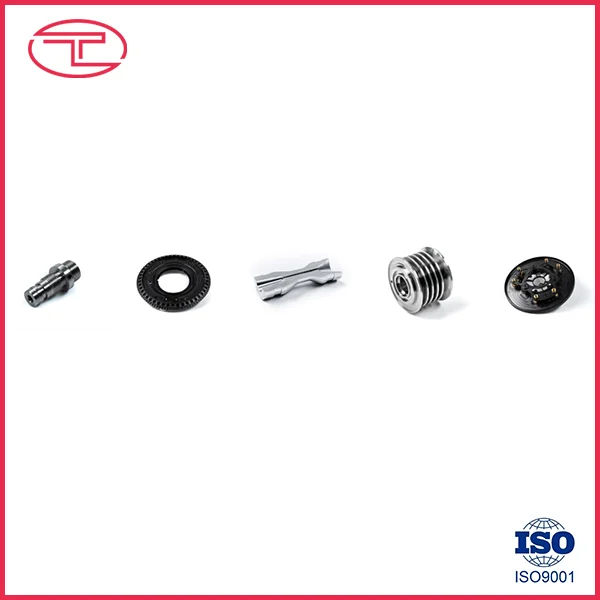

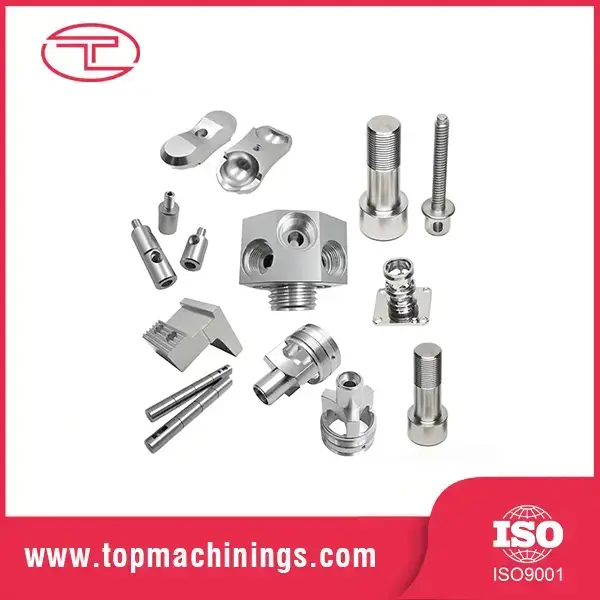

Mis on keerulised täppis-treitud osad?

Komplekssed täppis-treitud osad on eritellimusel töödeldud komponendid, mis on valmistatud peamiselt töödeldava detaili pööramise teel, samal ajal kui lõikeriistad eemaldavad materjali, et luua täpsed silindrilised, koonilised, keermestatud, soonelised või kontuurilised omadused. Erinevalt lihtsatest võllidest või puksidest võivad keerukad treitud komponendid kombineerida ühes komponendis mitut töötlustoimingut ja keerukat geomeetriat.

Tüüpilised omadused hõlmavad mitut läbimõõtu, sisemisi puurauke, peeneid keermeid, sooni, õlgu, koonuseid, ristavasid, pilusid, faasinguid, raadiusi ja spetsiaalselt profileeritud pindu. Täiustatud CNC-treikeskused võivad integreerida treimise puurimise, keermestamise, freesimise ja muude toimingutega, võimaldades toota mitmeid funktsioone vähemate seadistustega.

Ostjate jaoks ei ole keeruka täppis-treitud komponendi väärtus lihtsalt väike mõõtmete tolerants. Tegelik eesmärk on ühtlane jõudlus, kui osa on kokku pandud suuremaks mehaaniliseks süsteemiks. Mõõtmete täpsus, kontsentrilisus, pinna seisund, materjali omadused ja korratavus peavad kõik koos töötama.

Praktilises tootmises sõltuvad saavutatavad tolerantsid materjalist, geomeetriast, masina seisukorrast, tööriistadest, töökoha hoidmisest, protsessi stabiilsusest ja kontrollimeetodist. Avaldatud töötlemisviited näitavad tavaliselt üldist CNC-pööramist umbes ±0,05 mm, samas kui protsessi nõuetekohaselt konstrueeritud puhul võivad valitud funktsioonide puhul olla võimalikud rangemad tolerantsid umbes ±0,01 mm või alla selle. :contentReference[oaicite:0]{index=0}

Mis teeb treitud osast keeruliseks?

Komponent muutub tehniliselt keerukaks, kui selle geomeetria või funktsionaalsed nõuded nõuavad suuremat protsessi juhtimist kui tavaline treimine. Keerukus võib tuleneda funktsioonide arvust, nende omavahelistest seostest või raskusest täpsuse säilitamisel kogu tootmise vältel.

Seetõttu tuleks keerukust hinnata funktsionaalsest vaatenurgast. Paljude nähtavate omadustega detaili ei ole tingimata raske valmistada, samas kui suhteliselt väike komponent võib muutuda väga nõudlikuks, kui sellel on kriitiline ava, tihe läbilaskenõue või raske materjal.

Kuidas valmistatakse keerulisi täppis-treitud osi?

Usaldusväärne tootmisprotsess algab enne, kui masin hakkab lõikama. Inseneriülevaatus, materjalide kontrollimine, protsessi planeerimine, tööriistade valik, mehaaniline töötlemine, kontroll ja viimistlus aitavad kaasa lõpptulemusele.

Tehnika ja joonistamise ülevaade

Tootmismeeskond uurib esmalt tehnilist joonist, 3D-mudelit, materjali spetsifikatsiooni, tolerantsinõudeid, keermeid, pinnaviimistlust, kuumtöötlust ja muid erijuhiseid.

Selles etapis saab enne tootmise algust tuvastada võimalikud tootmisprobleemid. Näiteks tarbetult kitsad tolerantsid mittefunktsionaalsetel pindadel võivad lisada töötlus- ja kontrollinõudeid ilma komponendi tegelikku funktsiooni parandamata.

Materjali ettevalmistamine

Baarivaru või muu tooraine valitakse vastavalt kinnitatud spetsifikatsioonile. Materjali sertifikaate võidakse nõuda rakenduste puhul, kus jälgitavus on oluline.

CNC treimine

Töödeldavat detaili hoitakse kindlalt, samal ajal kui CNC-juhitavad tööriistad teostavad selliseid toiminguid nagu pinnatöötlus, töötlemata treimine, viimistlemine, puurimine, keermestamine, soonimine ja faasimine. Kui komponent vajab täiendavaid freesimise või puurimise funktsioone, võib kasutada pinge all olevaid tööriistu või freesimisseadmeid.

Teisesed toimingud

Mõned komponendid nõuavad pärast pööramist lisatoiminguid. Olenevalt joonisest võivad need hõlmata lihvimist, poleerimist, kuumtöötlemist, jäme eemaldamist, plaadistamist, anodeerimist, passiveerimist või muid pinnatöötlusi.

Ülevaatus ja lõplik kontroll

Kriitilised mõõtmed on kontrollitud joonisega. Sõltuvalt projekti nõuetest võivad tootjad kasutada mikromeetreid, mõõteseadmeid, optilisi mõõteseadmeid, CMM-süsteeme või muid täppiskontrolli seadmeid.

Tootmisjärjestus on oluline, sest iga täiendav seadistus võib tuua kaasa joondamise varieerumise võimaluse. Kaasaegsed freesimisseadmed võivad vähendada mõne keeruka komponendi seadistuste arvu ja seega vähendada võimalikke ümberpaigutamisvigu. :contentReference[oaicite:1]{index=1}

Milliseid materjale saab kasutada?

Materjali valik mõjutab otseselt lõikekäitumist, tööriista kulumist, soojuse teket, mõõtmete stabiilsust, korrosioonikindlust, kaalu, tugevust ja lõpprakenduse jõudlust.

• Roostevaba teras:Sobib korrosioonikindlust ja mehaanilist vastupidavust nõudvatele rakendustele.
• Süsinikteras:Tavaline üldiste mehaaniliste komponentide, võllide, tihvtide ja tööstusliku riistvara jaoks.
• Legeerteras:Kasulik, kui on vaja suuremat tugevust, kulumiskindlust või kuumtöötlusvõimet.
• Alumiinium:Kerge ja töödeldav, mistõttu sobib see kaalutundlike koostude jaoks.
• Messing:Sageli valitakse liitmike, pistikute, elektriliste komponentide ja head töödeldavust nõudvate rakenduste jaoks.
• Vask:Kasutatakse siis, kui elektri- või soojusjuhtivus on oluline.
• Tehnilised plastid:Selliseid materjale nagu POM, PEEK, PTFE ja nailon saab pöörata spetsiaalsete kergete, madala hõõrdumise või keemiliselt vastupidavate rakenduste jaoks.

Materjali ei tohiks kunagi valida ainult töötlemise mugavuse järgi. Insenerid peaksid arvestama töötemperatuuri, koormust, korrosiooniga kokkupuutumist, kulumist, keemilist ühilduvust, elektrilisi nõudeid ja paariskomponentide omadusi.

Kuidas kontrollitakse täpsust ja tolerantse?

Täpsust kontrollitakse masina võimekuse, tööriistade, programmeerimise, töö hoidmise, materjali stabiilsuse, keskkonnatingimuste ja kontrolli koosmõju kaudu.

Tavaliselt kontrollitavad omadused hõlmavad järgmist:

• Välisläbimõõt ja siseläbimõõt
• Osa pikkus
• Ümarus
• Silindrilisus
• Kontsentrilisus või läbivool
• Keerme mõõdud
• Aukude asukoht
• Geomeetrilised seosed funktsionaalsete pindade vahel

Näiteks võib võll nõuda laagripesa kontrollitud läbimõõtu, samas kui selle mittefunktsionaalne välispind võib kasutada vähem piiravat tolerantsi. See lähenemisviis võimaldab tootmisressurssidel keskenduda mõõtmetele, mis tegelikult mõjutavad kokkupanekut ja jõudlust.

Tööstuse töötlemise viited rõhutavad, et tolerantsi võime sõltub geomeetriast ja protsessi tingimustest, mitte ei ole üks universaalne arv. :contentReference[oaicite:2]{index=2}

Miks on pinnaviimistlus oluline?

Pinnaviimistlus on midagi enamat kui välimuse nõue. See võib mõjutada hõõrdumist, kulumist, tihendust, laagrite kontakti, libisemist, korrosioonikaitset ja montaaži jõudlust.

Treitud komponentide tavalised pinnaviimistlusnõuded hõlmavad umbes Ra 3,2 μm paljude üldiste töödeldud pindade puhul, Ra 1,6 μm siledamate funktsionaalsete pindade jaoks ja Ra 0,8 μm või vähem valitud täppisrakenduste puhul. Nõudlikumad viimistlustööd võivad vajada lihvimist või poleerimist, mitte ainult treimist. :contentReference[oaicite:3]{index=3}

Sel põhjusel peaksid insenerid tuvastama, millised pinnad on tegelikult funktsionaalsed. Laagri tihvt, tihenduspind või libisev liides võib vajada välisest kliirenspinnast erinevat viimistlust.

• Funktsionaalsed pinnad:Määrake soovitud viimistlus vastavalt töötingimustele.
• Tihenduspinnad:Võtke arvesse nii karedust kui ka pinnadefekte.
• Liugpinnad:Võtke arvesse hõõrdumist ja kulumist.
• Kosmeetilised pinnad:Määratlege välimuse ootused funktsionaalsetest nõuetest eraldi.

Kuidas täpselt treitud osi kontrollitakse?

Ülevaatus tuleks ühendada otse tehnilise joonisega. Kõigi võimalike tunnuste mõõtmine sama meetodiga ei ole alati vajalik; kontrollikava peaks keskenduma kriitilistele mõõtmetele ja funktsionaalsetele nõuetele.

Põhjalik kvaliteedikontrolli protsess võib hõlmata järgmist:

1. Sissetuleva materjali kontrolliminetäpsustatud materjali kinnitamiseks.
2. Esmane ülevaatustootmisprotsessi kontrollimiseks enne täismahus tootmist.
3. Protsessiaegne mõõtminemõõtmete triivi tuvastamiseks tootmise ajal.
4. Mõõtmete lõplik kontrolljoonistusnõuete vastu.
5. Pinnaviimistluse kontrollmääratud funktsionaalsete alade jaoks.
6. Niidi kontrollkasutades sobivaid mõõteseadmeid või mõõteseadmeid.
7. Dokumentatsioonnäiteks mõõtmete aruanded, kui klient seda nõuab.

Väga nõudlike osade puhul võib koordinaatmõõteseade või optiline mõõtesüsteem pakkuda põhjalikumat mõõtmete kontrolli. Ülevaatusaruanded ja esimese artikli dokumentatsioon võivad samuti aidata ostu- ja insenerimeeskondadel luua tootmise järjepidevust.

Kuidas peaksid insenerid neid komponente kavandama?

Hea disain on üks tõhusamaid viise, kuidas parandada valmistatavust ilma funktsiooni kahjustamata.

• Määrake selgelt kriitilised mõõtmed ja funktsionaalsed pinnad.
• Vältige igale mõõtmele väga kitsaid tolerantse.
• Kasutage võimaluse korral standardseid keermespetsifikatsioone.
• Kui tööriistadele juurdepääs seda nõuab, tagage sobivad raadiused ja faasid.
• Kaaluge seina paksust ja deformatsiooni võimalust.
• Määrake pinna karedus ainult siis, kui see täidab funktsionaalset eesmärki.
• Määratle selgelt materjaliklassid.
• Tehke kindlaks kuumtöötluse ja pinnatöötluse nõuded.
• Esitage täielikud 2D-joonised ja täpsed 3D-mudelid, kui need on saadaval.

Üks praktiline põhimõte on kujundada pigem funktsiooni kui maksimaalse teoreetilise täpsuse järgi. Tootmisviited märgivad järjekindlalt, et mittevajalikud kitsad tolerantsid võivad pikendada töötlemisaega, kontrollinõudeid ja tootmise keerukust. :contentReference[oaicite:4]{index=4}

Kus kasutatakse keerulisi täppis-treitud osi?

Kuna treimine on eriti sobiv pöörleva ja silindrilise geomeetria jaoks, ilmuvad paljudes tööstussüsteemides täppis-treitud komponendid.

Mida peaksid ostjad tootmispartnerilt otsima?

Keeruliste täppiskomponentide tarnija valimine nõuab enamat kui ühikuhindade võrdlemist. Tootja peab näitama, et ta mõistab tehnilisi nõudeid ja tootma korduvalt nendele nõuetele vastavaid komponente.

Olulised hindamispunktid hõlmavad järgmist:

1. Töötlemisvõime:Veenduge, et seade vastab komponendi geomeetriale.
2. Materjali kogemus:Küsige, kas tarnija töötleb kindlaksmääratud materjali regulaarselt.
3. Kvaliteedikontroll:Vaadake üle kontrolliseadmed, protseduurid ja dokumentatsioon.
4. Tehniline tugi:Tehke kindlaks, kas tarnija suudab enne tootmist tuvastada valmistatavusega seotud probleemid.
5. Tootmise järjepidevus:Küsige, kuidas jälgitakse mõõtmete varieerumist suuremate tootmistsüklite ajal.
6. Viimistlusvõime:Kinnitage, kas vajalikke sekundaarseid ravimeetodeid saab usaldusväärselt koordineerida.
7. Suhtlus:Veenduge, et tehnilisi küsimusi saaks kiiresti ja täpselt lahendada.
8. Jälgitavus:Nõudlike rakenduste jaoks kehtestage nõuded materjali- ja tootmisdokumentidele.

Qingdao Tuoyuan Metal Products Co., Ltd. saab toetada kliente, kes vajavad kohandatud metallkomponente, kus mõõtmete kontroll, üksikasjalikud joonised, materjali valik ja korratav tootmine on olulised. Hankemeeskondade jaoks on tehnilise hindamise ja hinnapakkumise tõhus lähtepunkt täieliku tehnilise joonise esitamine ja kriitiliste nõuete selgelt määratlemine.

Korduma kippuvad küsimused

Mis vahe on tavalisel treitud detailil ja keerukal täppis-treitud detailil?

Tavalisel treitud osal on üldiselt suhteliselt lihtne silindriline geomeetria ja tavapärased mõõtmete nõuded. Keeruline täppis-treitud detail võib ühes komponendis kombineerida mitut läbimõõtu, sisemisi omadusi, keermeid, sooni, ristavasid, kitsaid tolerantse, kontrollitud kulumist ja spetsiifilisi pinnaviimistlusi.

Kui täpsed võivad keerulised täppis-treitud osad olla?

Täpsus sõltub materjalist, geomeetriast, masina konfiguratsioonist, tööriistadest, töö hoidmisest, protsessi stabiilsusest ja kontrollimeetoditest. Üldine CNC-treimine võib tavaliselt töötada umbes ±0,05 mm, samas kui valitud täppisfunktsioonid võivad ulatuda umbes ±0,01 mm-ni või tihedamini, kui disain ja protsess seda võimaldavad. Neid arve tuleks käsitleda pigem projektispetsiifiliste võimekuse viidetena kui universaalsete garantiidena. :contentReference[oaicite:5]{index=5}

Milliseid materjale kasutatakse tavaliselt täppis treitud komponentide valmistamiseks?

Levinud valikud on roostevaba teras, süsinikteras, legeerteras, alumiinium, messing, vask ja tehnilised plastid. Sobiv materjal sõltub tugevusest, korrosioonikindlusest, temperatuurist, kulumisest, kaalust, elektrilistest omadustest ja töökeskkonnast.

Kas keerukad treitud osad vajavad teisest töötlemist?

Mitte alati. Mõningaid komponente saab valmistada otse CNC-treimisega, samas kui teised võivad vajada lihvimist, poleerimist, kuumtöötlust, plaadistamist, anodeerimist, passiveerimist või muid viimistlusprotsesse, et vastata konkreetsetele funktsionaalsetele nõuetele.

Miks on treitud komponentide pinnaviimistlus oluline?

Pinnaviimistlus võib mõjutada hõõrdumist, kulumist, tihendust, laagrikontakti, libisemist ja välimust. Funktsionaalsetele pindadele tuleks seetõttu esitada nõuded, mis vastavad nende tegelikele töötingimustele, selle asemel, et kohaldada automaatselt kogu komponendile sama viimistlusspetsifikatsiooni.

Millist teavet tuleks pakkumise küsimisel lisada?

Kasulik pakkumine peaks sisaldama 2D-joonist, 3D-mudelit, kui see on saadaval, materjali klassi, kogust, tolerantse, pinnaviimistlusnõudeid, keermeid, kuumtöötlust, pinnatöötlust, kontrollinõudeid, pakendamise ootusi ja tarnenõudeid. Täielik tehniline teave võimaldab tootjal projekti täpsemalt hinnata.

Kas üks komponent võib ühendada treimise ja freesimise?

Jah. Pingestatud tööriistadega frees-treiseadmed ja treikeskused võivad kombineerida treimist selliste toimingutega nagu puurimine, keermestamine, pilude lõikamine ja freesimine. See võib vähendada sobivate komponentide kujunduste seadistuste arvu ja aidata säilitada funktsioonide vahelisi positsioonisuhteid. :contentReference[oaicite:6]{index=6}

Järeldus

Komplekssed täppis-treitud osad on konstrueeritud komponendid, mille geomeetria, mõõtmete täpsus, materjali omadused, pinna seisukord ja tootmise korratavus aitavad kaasa lõplikule jõudlusele. Kõige tõhusam tootmisviis algab selgest tehnilisest joonisest, sobivast materjalivalikust, realistlikest tolerantsidest, hoolikalt planeeritud töötlustoimingutest ja kontrollimeetoditest, mis kajastavad komponendi tegelikku funktsiooni.

Inseneride ja ostumeeskondade jaoks ei ole võti lihtsalt taotleda väikseimat võimalikku tolerantsi. Selle asemel peaks iga nõue olema seotud kokkupaneku, liikumise, tihendamise, koormuse, kulumise või mõne muu mõõdetava funktsiooniga. See lähenemisviis võib aidata kontrollida tootmise keerukust, säilitades samal ajal valmiskomponendilt oodatava jõudluse.

Kui arendate kohandatud võlle, pukse, liitmikke, pistikuid, täppismehaanilisi komponente või muid keerulisi treitud tooteid,Qingdao Tuoyuan Metal Products Co., Ltd.oskab hinnata teie tehnilisi nõudeid ja tootmisvajadusi.Jagage oma jooniseid, tehnilisi andmeid, materjale ja koguseid ningvõtke meiega ühendustet arutada teie projekti jaoks sobivat tootmislahendust.
