Kuidas võimaldavad täpselt treitud osad väiksemaid robotkirurgilisi tööriistu?

Robotkirurgiasüsteemid vähenevad. Järgmise põlvkonna laparoskoopilised ja mikrokirurgilised robotid kasutavad alla 3 mm läbimõõduga instrumente – piisavalt väikesed, et liikuda õrna anatoomiaga, kuid piisavalt tugevad haaramiseks, lõikamiseks ja õmbluseks. Selle saavutamiseks on vaja põhjalikult ümber mõelda kõik komponendid, eriti tööriista randme sees olevad mehaanilised ülekandeelemendid. Vastus peitub sellestäppis treitud osad– pisikesed keerulised geomeetriad, mis on töödeldud tolerantsideni, mis kümmekond aastat tagasi olid mõeldamatud. See artikkel selgitab, kuidas ülitäpse CNC-treimisega luuakse miniatuursed võllid, tihvtid ja korpused, mis muudavad võimalikuks allamillimeetrised robottööriistad – ja mida peaksid hankejuhid tarnijalt otsima.

Miniaturiseerimise väljakutse robootilises kirurgias

Tüüpiline robotkirurgiline instrument sisaldab pliiatsist väiksema toru sees kuni 20 liikuvat osa. Iga osa peab:

• Talub korduvat steriliseerimist (autoklaav, gammakiirgus)
• Edasta pöördemomenti nullilähedase lõtkuga
• Sobib nii madalale kui 0,15 mm paksusele seinale
• Maksavad vähem kui tavalised töödeldud komponendid – kuna instrumendid on sageli ühekordsed või piiratud korduskasutusega

Traditsioonilised töötlemismeetodid (stantsimine, lihtne treimine) ei suuda säilitada nõutavat kontsentrilisust, pinnaviimistlust ega mikroomadusi. Täppis-treitud osad, mis on toodetud Šveitsi tüüpi CNC-treipinkidel pingestatud tööriistadega, lahendavad need probleemid, kombineerides treimise, freesimise ja puurimise ühe tsükliga, saavutades tolerantsid ±0,005 mm või paremad.

Kolm kriitilist viisi Täppis pööratud osad võimaldavad miniatuursust

1.Mikrovõllid ja veopoldid

Kirurgilise roboti ranne kasutab otsaefektori liigendamiseks kaableid või tõukurvardaid. Need ühendatakse väikeste tihvtide ja võllidega – sageli läbimõõduga 0,5–2 mm. Täpselt treitud osa võib sisaldada:

• Sooned kinnitusrõngaste jaoks (laius 0,2 mm, sügavus 0,05 mm)
• Kuusnurksed või kandilised otsad pöördemomendi ülekandmiseks
• Ristaugud (läbimõõt 0,3 mm) kaablite kokkupressimiseks

Miks täpsus loeb: 2 µm kõrvalekalle 1 mm tihvtis tekitab 0,2° nurgavea – see on vastuvõetamatu, kui kirurg õmbleb 0,5 mm veresoont.

2. Õhukese seinaga torukujulised komponendid

Liigendite jaoks on vaja korpuseid ja hülssi, mille seinapaksus on alla 0,2 mm. Tavaline pööramine põhjustab lobisemist või kokkuvarisemist. Šveitsi treimine kõrgsurve jahutusvedeliku ja karbiiditööriistadega annab stabiilse, korratava õhukese seinagatäppis treitud osadilma sekundaarse krõbeda eemaldamiseta.

3. Kompleksne geomeetria ühes seadistuses

Robottööriistade disainerid soovivad kombineeritud funktsioone: niidid, koonused, sisselõiked ja tasapinnad – kõik ühes osas. Mitmeteljelistel treipingitel valmistatud täpselt treitud osad välistavad mitu seadistust, tagades geomeetrilise järjepidevuse. Näiteks spiraalse ajamiga soone ja proksimaalse äärikuga trokaariotsa saab töödelda vähem kui 40 sekundiga.

Parameetrite tabel – kirurgilise täpsusega treitud osade kriitilised andmed

Ebaühtlase täpsusega treitud osade varjatud kulud

Meditsiiniseadmete originaalseadmete tootjad keskenduvad sageli kooste tolerantsidele, alahinnates samal ajal üksikute täppis-treitud osade mõju. Näide tegelikust maailmast: kirurgilise klammerdaja tootja koges 12% väljatõrkeid 0,5 mm tihvti tõttu, mille soone sügavus oli ebaühtlane. Nõela tarnija oli nõudnud ±0,01 mm, kuid tarninud ±0,025 mm. Üleminek tarnijale, kes kontrollib iga partiid 100% optilise sorteerimisega, vähendas rikete määra 0,2%-ni.

Peamised õppetunnid:

• Mõõtmine on oluline – küsige lasermikrofoni või nägemissüsteemi aruandeid, mitte ainult nihikuid.
• Materjali sertifikaat – Kirurgilised instrumendid nõuavad täielikku jälgitavust (EN 10204 3.1).
• Pinnaviimistluse konsistents – karedad kohad sisaldavad baktereid; määrake Ra ja Rz.

Miks Tuoyuan mõistab kirurgilise miniaturiseerimise nõudeid?

Qingdao Tuoyuan Metal Co., Ltd. on kulutanud üle kümne aasta metalli täppistöötlemise võimaluste arendamiseks. Erinevalt tavalistest masinatöökodadest keskendub Tuoyuan täpselt tehnoloogiatele, mida kirurgiline robootika vajab:

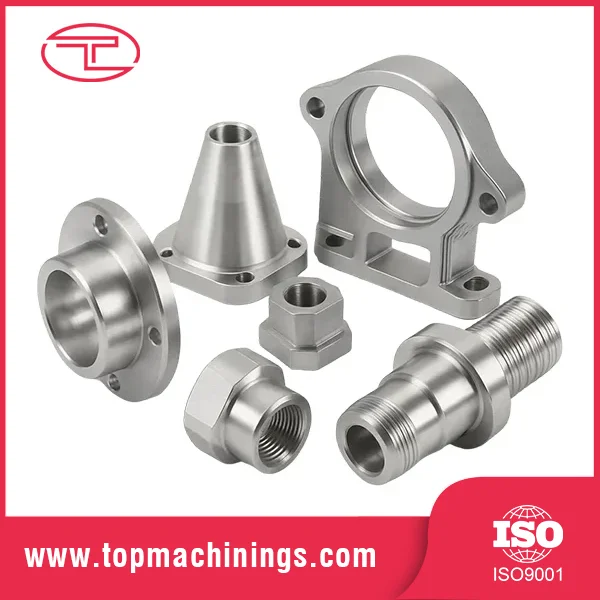

• CNC-treidetailid (Šveitsi ja fikseeritud peavarras) mikrovõllide, tihvtide ja hülsside jaoks
• CNC freesdetailid keerukate korpuse funktsioonide jaoks
• Tembeldamine ja sepistamine kuluefektiivsete suure mahuga komponentide jaoks
• Pinnatöötlus (galvaniseerimine, pulbervärvimine, poleerimine) – kuigi kirurgiliste tööriistade puhul on sageli ette nähtud elektropoleerimine või passiveerimine, mida Tuoyuan saab korraldada sertifitseeritud partnerite kaudu

Tuoyuan tegutseb ISO 9001 järgi, hõlmates täielikku tarneahelat toormaterjalist valmis osani. Nende "suurepärane igas detailis" filosoofia tähendab, et iga täpselt treitud detaili kontrollitakse digitaalsete mõõteseadmetega ja partiide arvestust säilitatakse 10+ aastat – see on meditsiiniseadmete jälgitavuse jaoks hädavajalik.

Üks praktiline tööriist – lihtne kontrollnimekiri hankimiseks

Robotkirurgiliste seadmete täppis treitud osade allika hindamisel küsige:

• Tolerantsi kogumise analüüs teie kõige kriitilisema funktsiooni kohta.
• Kolm juhuslikku prooviosa, mis on mõõdetud CMM-i või lasermikrofoniga.
• Materjali sertifikaat, mis näitab partii numbrit ja keemilist koostist.
• Protsessivõime (Cpk) – läbimõõdu ja kontsentrilisuse jaoks on Cpk ≥1,33 ohutu lävi.

Tuoyuan pakub kõiki nelja standardvarustuses.

Väikesed osad, hiiglaslik hüpe kirurgias

Suundumus väiksemate ja nutikamate robotkirurgiliste tööriistade poole on peatamatu. Kuid seda ei saavutata lihtsalt olemasolevate kujunduste vähendamisega. See nõuabtäppis treitud osadmis on mikrosuuruses, makrotäpsed ja toodetud ühtlaselt mahuga. Hankejuhtide jaoks on parim strateegia partnerlus metallitöötlemisettevõttega, millel on tõestatud CNC-treimise oskused, täielik ettevõttesisene protsessiahel ja kvaliteedisüsteem, mis ei jäta midagi juhuse hooleks.

Saatke oma kõige keerulisem mikrokomponentide joonis aadressileTuoyuanteostatavuse ülevaatamiseks ja näidiskäivitamiseks. Kasutage ülaltoodud parameetrite tabelit tolerantside määramiseks ja küsige protsessi võimekuse aruannet. Õige täppis-treitud osade tarnija võib teie arendusaega poole võrra lühendada – ja muuta teie järgmise põlvkonna kirurgiatööriist reaalsuseks.
