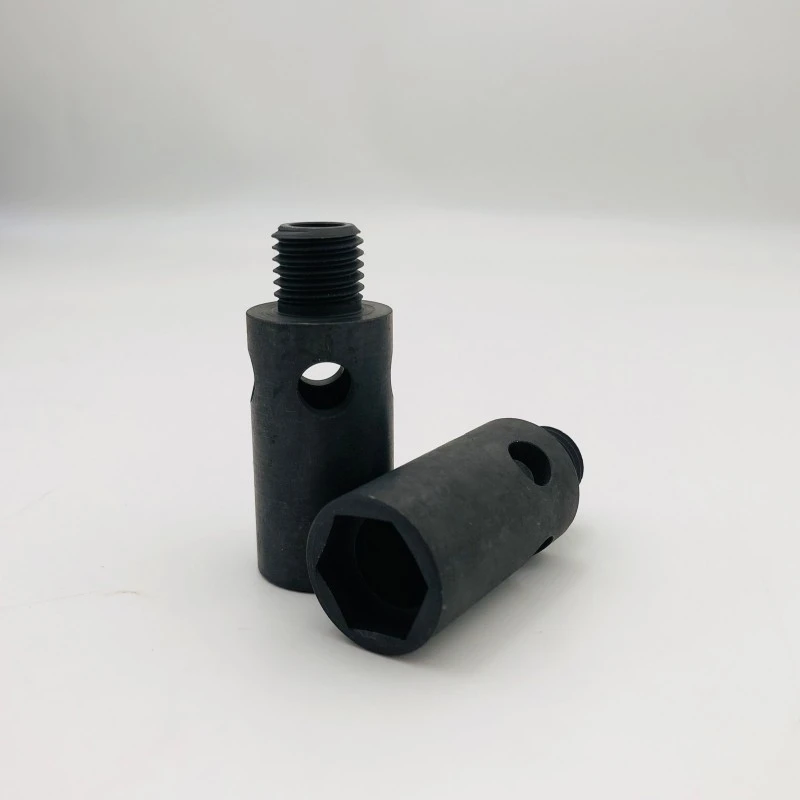

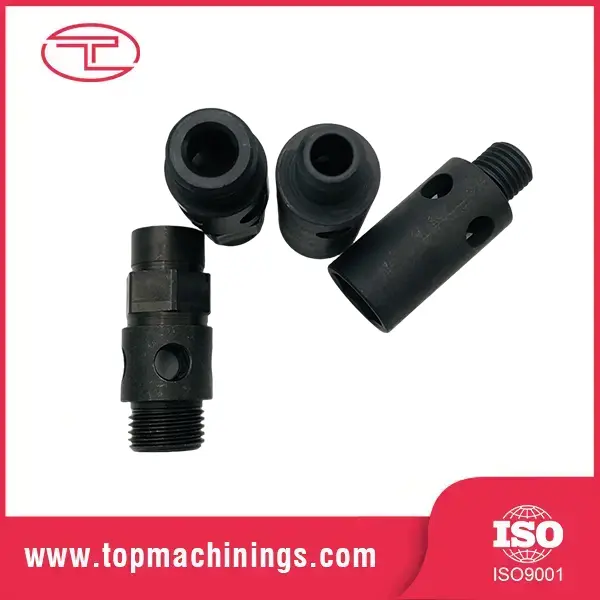

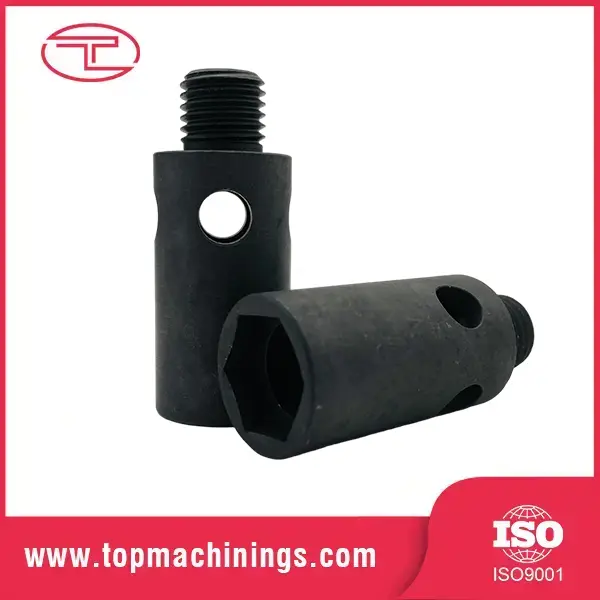

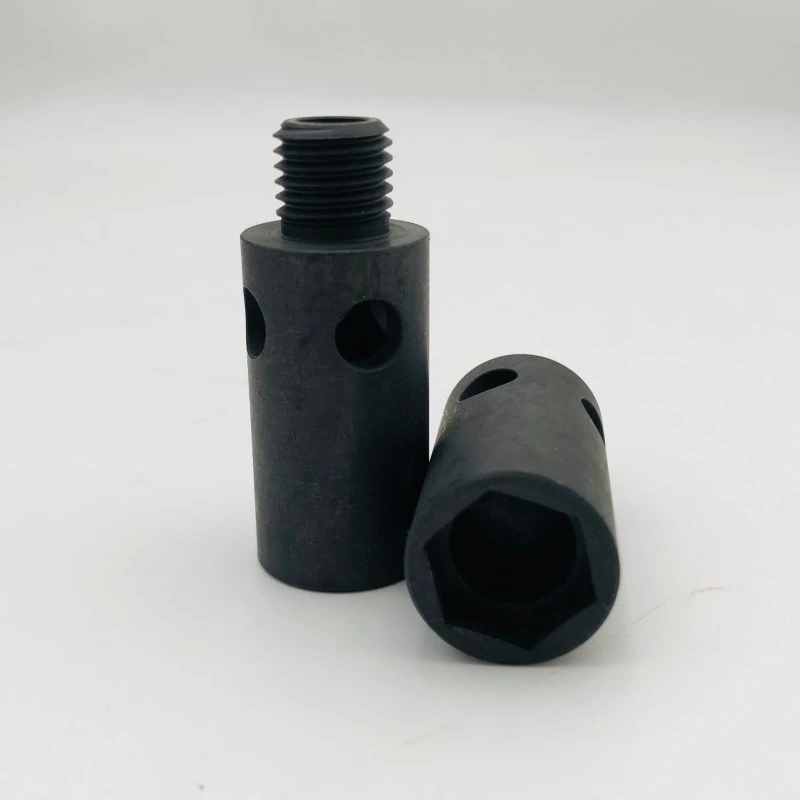

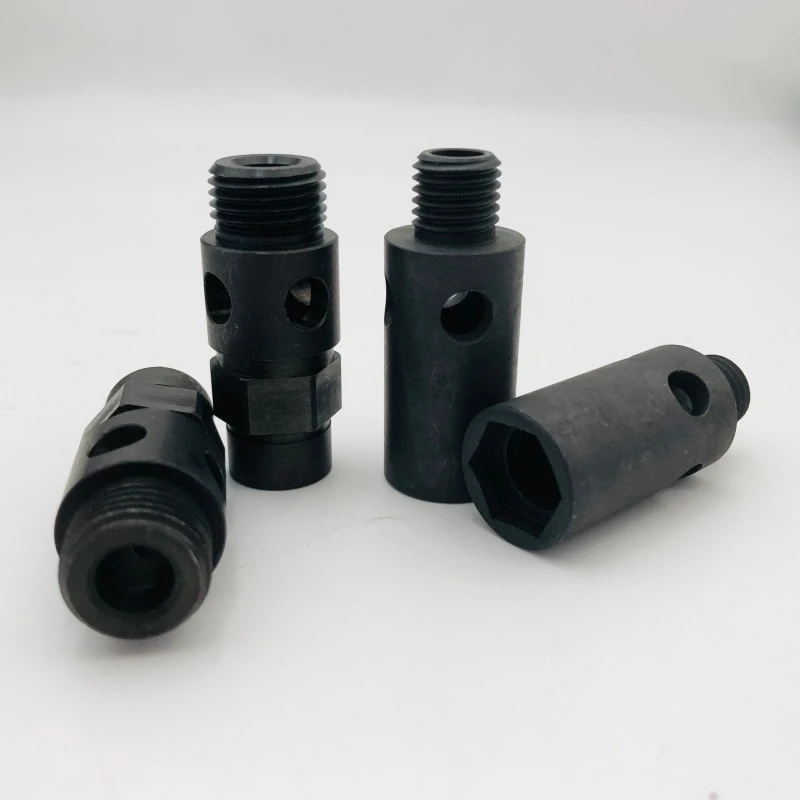

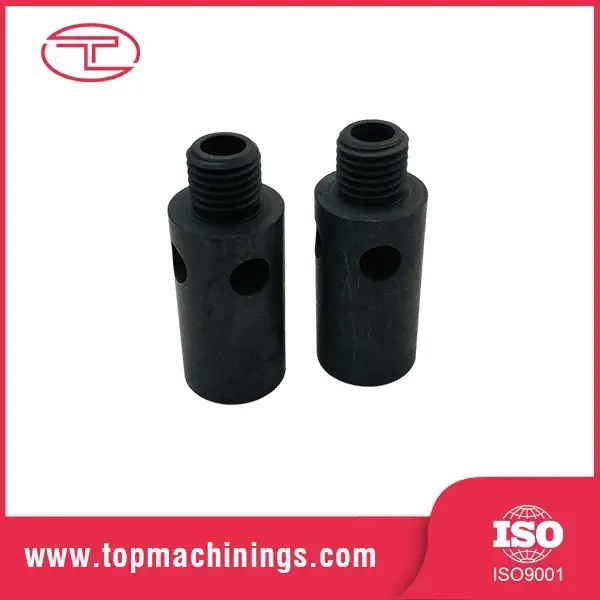

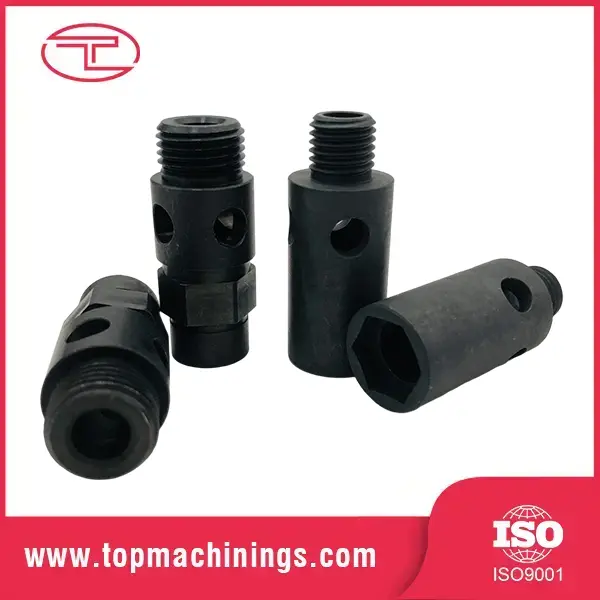

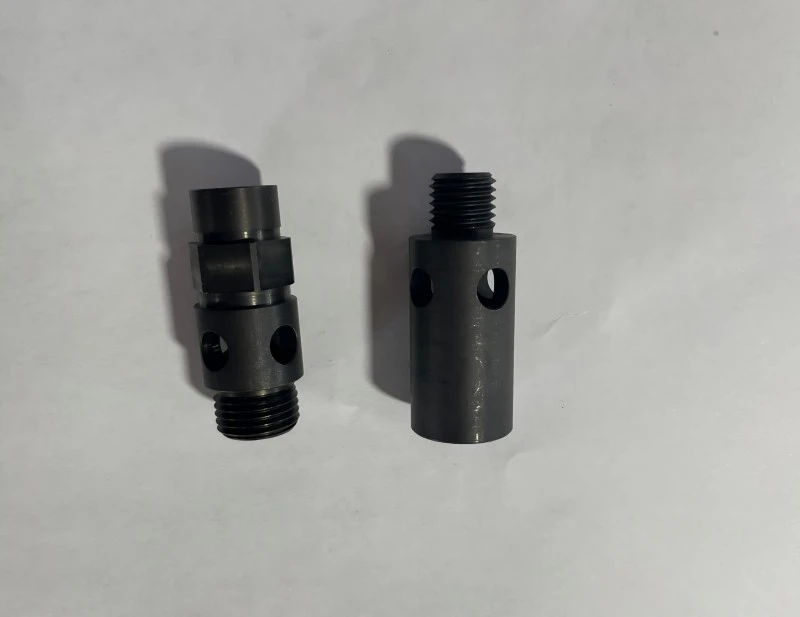

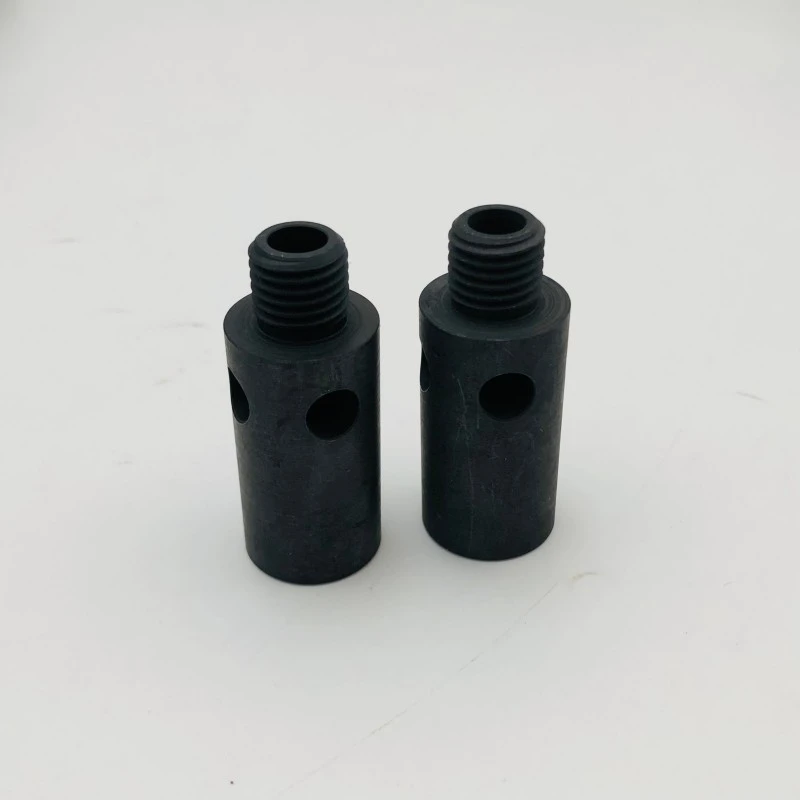

CNC-mehaaniline täppiskeermestatud võll

Keermestatud võll on silindrikujuline pöörlev komponent, mille keermed on osaliselt või kogu pikkuses töödeldud. Klassikaline näide on juhtkruvi – iga CNC-masina, 3D-printeri ja lineaarse täiturmehhanismi süda –, kus keere haakub mutriga, et muuta pöörlemine täpseks lineaarseks liikumiseks. Kuid CNC-töötluse täppiskeermega võll kuvatakse ka keermestatud otstega mootorivõllidena, tugivarraste, reguleerimiskruvide ja etteandevõllidena.

See, mis eristab head keermestatud võlli halvast, on esmapilgul nähtamatu ja kasutusel katastroofiline: keerme sammu täpsus kogu pikkuses. Juhtkruvi, mille kumulatiivne sammuviga on 0,1 mm meetri pikkusel käigul, positsioneerib teie tööpinki iga kord 0,1 mm võrra valesti. See on erinevus täppisosa ja probleemse osa vahel.

Disain ja materjalid

Levinud klassid: 4140/42CrMo, 1045 (üldine kasutus), SUS303/316 (korrosioonikindlus), 6061-T6 (kerge)

Keermevormid: Acme, trapetsikujuline, meetriline ISO, UNC/UNF, kuulkruviga ühilduv

Kuumtöötlemine: keermekülgede induktsioonkarastamine, läbikarastamine või karburiseerimine

Kriitilised omadused: keskavad lihvimiseks, võtmeavad, tasapinnad, ristaugud ja astmete läbimõõt

Keerme sammu läbimõõdu ja laagritangide vaheline kontsentrilisus: ≤ 0,02 mm TIR

Sirgus: standardne 0,05 mm/m, täppisklasside puhul 0,02 mm/m

CNC-töötluse täppiskeermega võlli puhul on materjali valik jõudlusotsus: 4140 karastatud ja lihvitud tagab pika kulumisaja ja mõõtmete stabiilsuse; 6061 alumiinium tagab kerge väikese inertsiga liikumise kiirete rakenduste jaoks. Soovitame klassi, mis põhineb koormusel, kiirusel ja töötsüklil – mitte ainult hinnal.

Peamised omadused ja eelised

Täpsed niidid täispikkuses

Keermeid lõigatakse ühes punktis või freesitakse CNC juhtimisel, sammu täpsust kontrollitakse kogu keerme pikkuse ulatuses – mitte ainult gabariidi juures. CNC-töötlemise täppiskeermega võlli puhul hoiame kumulatiivse sammu vea vahemikku 0,02 mm 300 mm kohta, nii et teie masin positsioneerub igas sõidupunktis õigesti.

Kontsentriline lõime ja ajakirja suhe

Keerme- ja laagritihvtid töödeldakse ühes seadistuses või kahe toimingu vahel keskel, hoides väljajooksu alla 0,02 mm. Tõeliselt töötav võll kulub ühtlaselt, vibreerib vähem ja pikendab laagri eluiga.

Tööülesannetele vastav kuumtöötlus

Keerme külgede induktsioonkarastus annab kulumiskindla pinna, säilitades samal ajal südamiku pöördemomendi ülekandmiseks. Suure tsükliga rakenduste puhul karburiseerime või läbikõvendame vastavalt teie spetsifikatsioonidele.

Maapinna läbimõõt seal, kus see on oluline

Laagritihvtid ja tihendipinnad võivad olla silindriliselt lihvitud kuni Ra 0,2 μm tolerantsiga ±0,003 mm – pinnaviimistlus, mis hoiab tihendid lekkevabana ja laagrid kõrgetel pööretel vaiksed.

One-Stop: võll + liitmikud

Me töötleme kogu võlli: keermed, võtmeavad, tasapinnad, ristpuuritud augud ja keermestatud otsad – üks osa, üks tarnija, üks kvaliteedistandard. Pole teist müüjat ega komponentide vahelist tolerantsi.

Toote spetsifikatsioonid

Tüüpilised rakendused

CNC-töötlemise täppiskeermega võlli tootja ja tarnijana tarnib Tuoyuan Metal võlle hulgi tehasepõhise otsehinnaga:

Juhtkruvid ja kuulkruviga ühilduvad võllid CNC-masinatele ja 3D-printeritele

Keermestatud otstega mootorivõllid siduritele ja rihmaratastele

Lineaarne ajam ja elektrisilindri komponendid

Roolivardad ja reguleerimiskruvid tööstusseadmetele

Autode rooli- ja vedrustuse keermestatud komponendid

Tekstiili-, pakkimis- ja trükimasinate etteandevõllid

Meie kohta

Täppistöötlus on meie põhitegevus

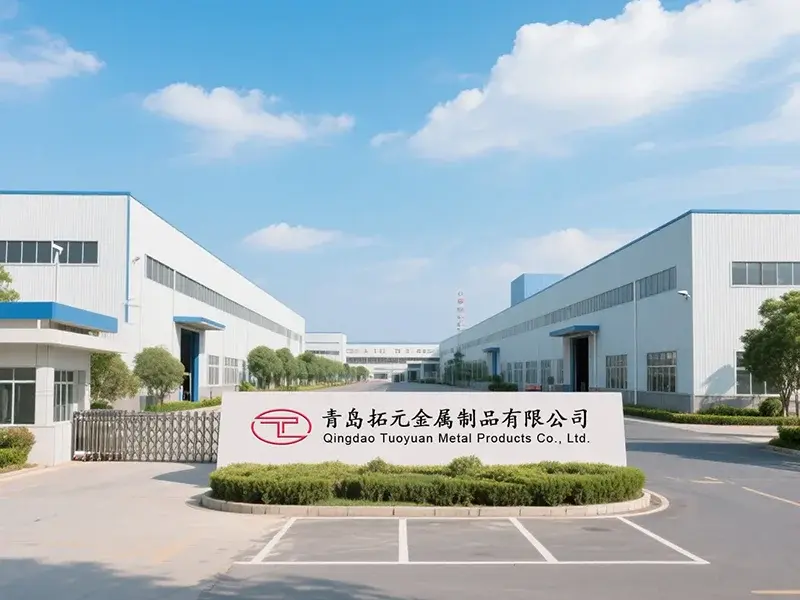

Tuoyuan Metal on spetsialiseerunud täppis-treitud osadele ja CNC-töödeldud komponentidele – CNC-töötlemise täppiskeermestatud võll on meie roolikambris. Kümme aastat töötlemiskogemust, 20 kiiret CNC-treipinki, 5 töötlemiskeskust ja 100-miljoniline aastavõimsus.

Tõestatud Põhja-Ameerika turgudel

60% meie müügist läheb Põhja-Ameerikasse, kus kliendid nõuavad rangeid tolerantse ja usaldusväärset tarnimist. 95% kordusostumäär tähendab, et meie kliendid tellivad uuesti – see on kõige tugevam kvaliteedisertifikaat.

Kiire, selge suhtlus

Meie müügimeeskond räägib vabalt inglise keelt ja vastab 24 tunni jooksul. Kvaliteediprobleemid saavad vastuse 48 tunni jooksul. Ei mingeid keelebarjääre ega tõrjumist.

Sisseehitatud tehniline tugi

Kas pole kindel materjali või kuumtöötluse osas? Saada meile oma avaldus ja me soovitame õige hinde ja protsessi. Toetame prototüübist masstootmiseni.

KKK

K: Kas teete juhtkruvisid? Millise täpsuse saate saavutada? V: Jah – juhtkruvid on üks meie erialadest. Standardklass hoiab ±0,05 mm 300 mm kohta; täppisklassi kumulatiivne sammuviga on ±0,02 mm. Suurema täpsuse huvides soovitame kuulkruvisid, mida saame ka tarnida.

K: Kas saate proovist võlli töödelda? V: Jah, me pöördprojekteerime nii füüsiliste näidiste kui ka jooniste põhjal. Mõõdame proovi, koostame joonise ja kinnitame teiega enne tootmist.

K: Millist kuumtöötlust soovitate kulumiskindla niidi jaoks? V: Enamiku CNC-töötlemise täppiskeermega võlli ja täiturmehhanismide rakenduste jaoks on õige valik keermekülgede induktsioonkarastamine kuni HRC 45–55 – kõva pind, sitke südamik. Äärmusliku kulumise korral on saadaval karburiseerimine või täielik läbikõvenemine.

K: Kas saate pidada nõutavat läbimõõdu hälvet? V: Jah. Treitud läbimõõdud hoiavad ±0,02 mm; maapinna läbimõõt hoiab ±0,005 mm. Meie CNC-masinate korduva positsioneerimise täpsus on ≤±0,003 mm, mida kontrollib iga partii CMM-i kontroll.

K: Mis on teie MOQ ja tarneaeg? V: MOQ prototüüp on paindlik (isegi 1–5 tükki). Tootmise MOQ alates umbes 500 tükist. Tööaeg keskmiselt 15 päeva, lihvimise ja kuumtöötlusega 18–20 päeva.
