CNC-mehaaniline tööstuslik tüüblitihvt

Tüüblitihvt on lühike silindriline tihvt, mida kasutatakse sõlme kahe või enama osa vahelise täpse joonduse säilitamiseks. Erinevalt poldist, mis kinnitab osad kokku, määravad CNC-töötlusega tööstuslikud tüüblitihvtid oma asukoha. See on võrdluspunkt, mille ümber kogu koost on üles ehitatud. Kui kinnitate käigukasti korpuse mootori ääriku külge, tagavad tüüblitihvtid, mitte poldid, võllide joondamise.

Tüüblitihvte on kahel põhilisel kujul: press-fit ja slip-fit. Hea ja halva tüübli jõudluse erinevust mõõdetakse mikronites: liiga pingul ja see tõmbub kinni; liiga lahti ja koost triivib.

Tööstuslike tüüblitihvtide materjalid ja kõvadus

Süsinikteras (1045/1060): karastatud ja karastatud, kulutõhus üldine kasutus

Laagrite teras (GCr15/52100): läbikarastatud kuni HRC 60–64 maksimaalse kulumisaja tagamiseks

Roostevaba (SUS303/304/316): korrosioonikindel toidu-, mere- ja meditsiiniliseks kasutamiseks

Karastatud tööriistateras (eriliseks kulumiseks)

Diameetri vahemik: 1mm – 30mm, pikkused 3mm kuni 200mm

Tolerantsiklassid: m6 press-fit, h6/h7 slip-fit ​​ISO 8734/8735 järgi, USAS B18.8.2

Klassikaline tootmisviis on tsentriteta lihvimine: vardad jahvatatakse tsentriteta veskiga lõpliku läbimõõduni, lõigatakse soovitud pikkuseks, faasitakse ja karastatud. Mida enamik ostjaid ei mõista, on see, et lihvimis-enne-kõvenemise järjekord on oluline — pärast jahvatamist kõvenemine põhjustab moonutusi, mistõttu lihvime, kõvendame ja seejärel lihvime kriitilisi tihvte.

Tuoyuani tegelik juhtumite jagamine

Tööstus: tööstusautomaatika ja masinad

Materjal: alumiinium / roostevaba teras

Protsess: täpne CNC treimine ja soonimine

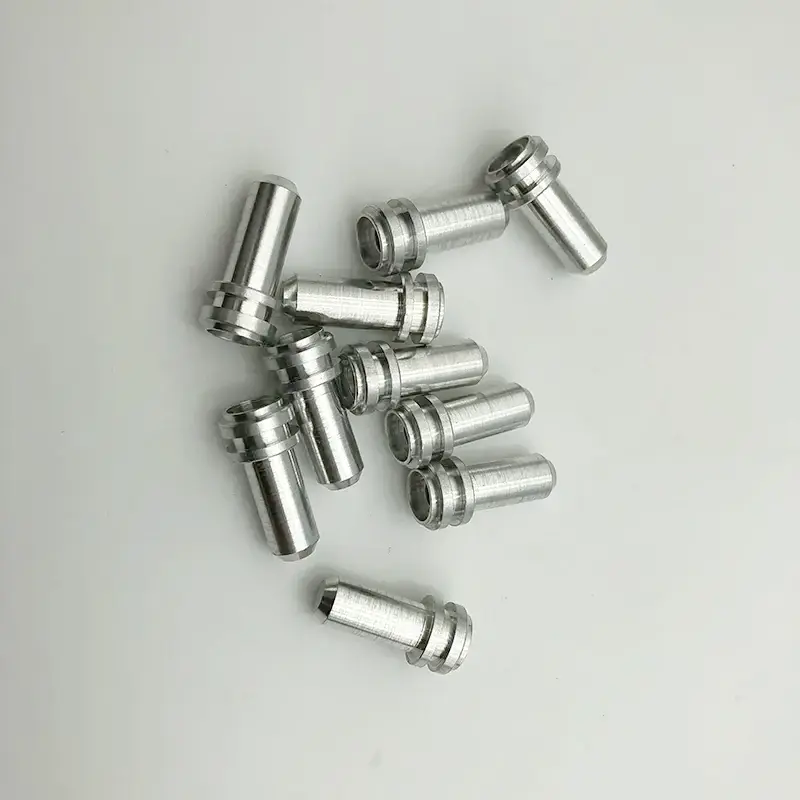

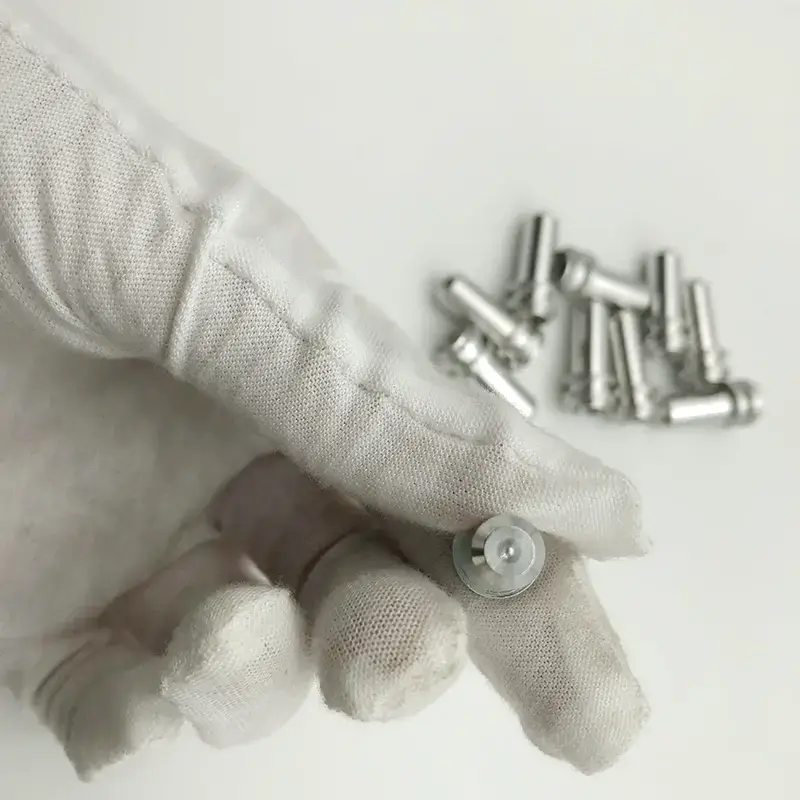

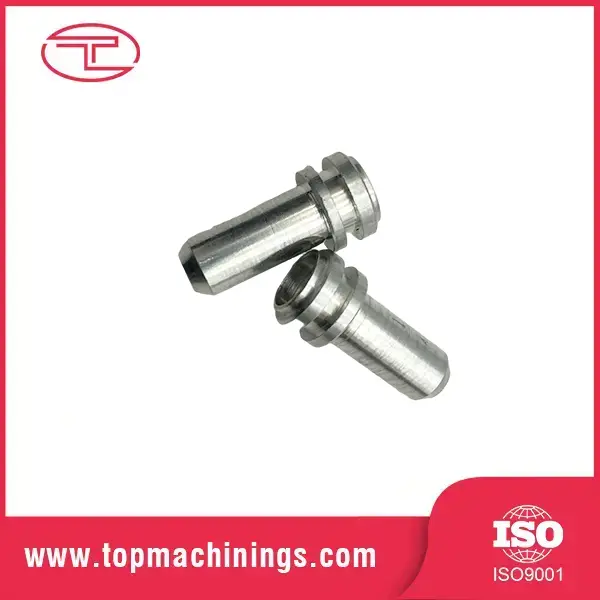

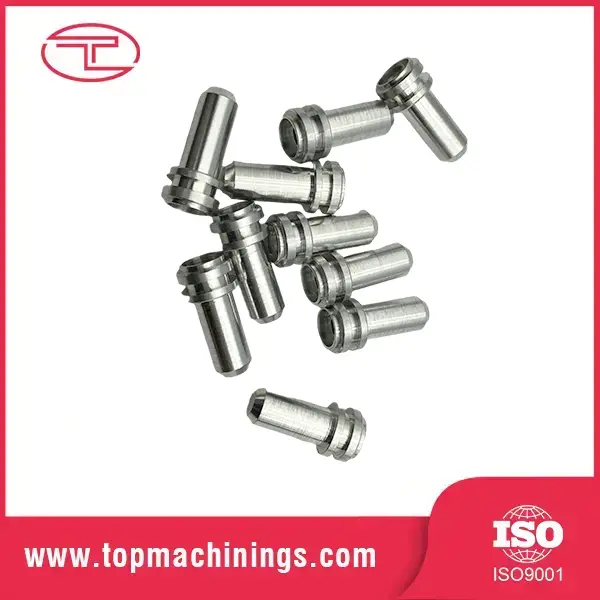

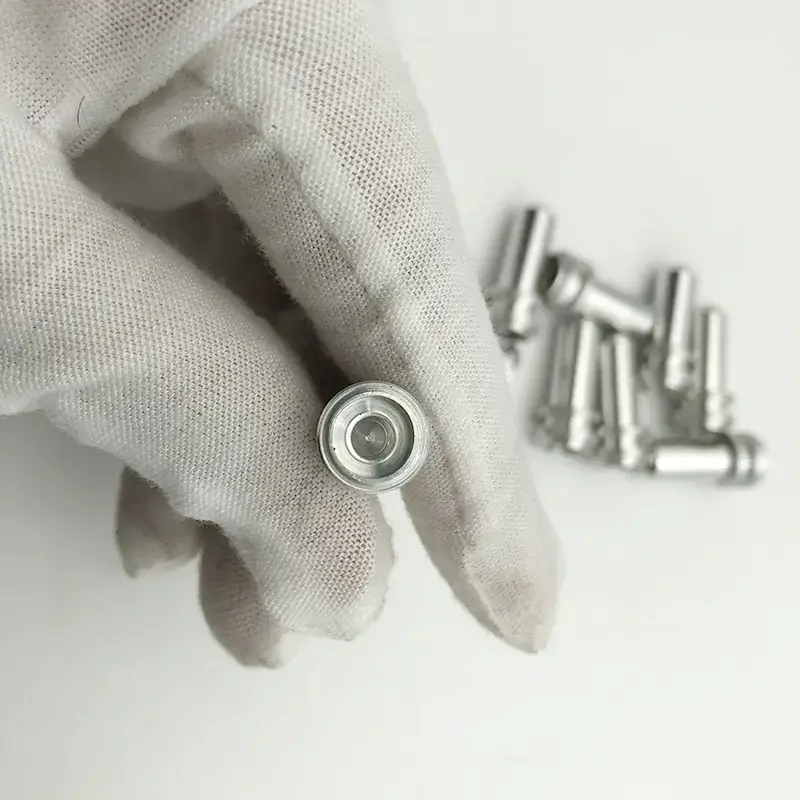

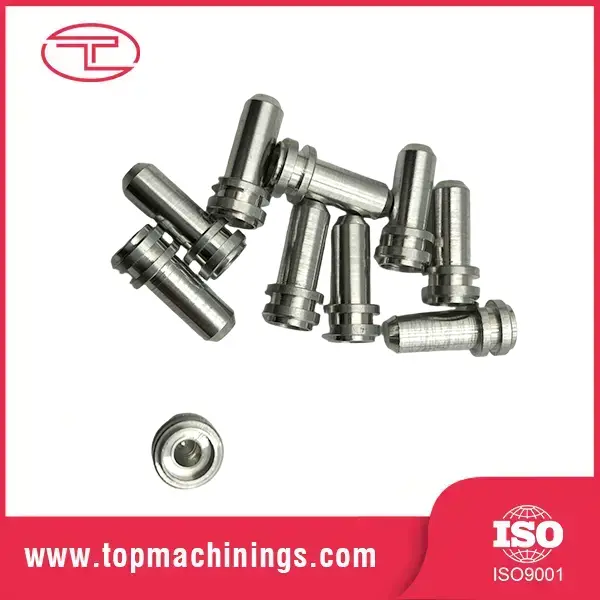

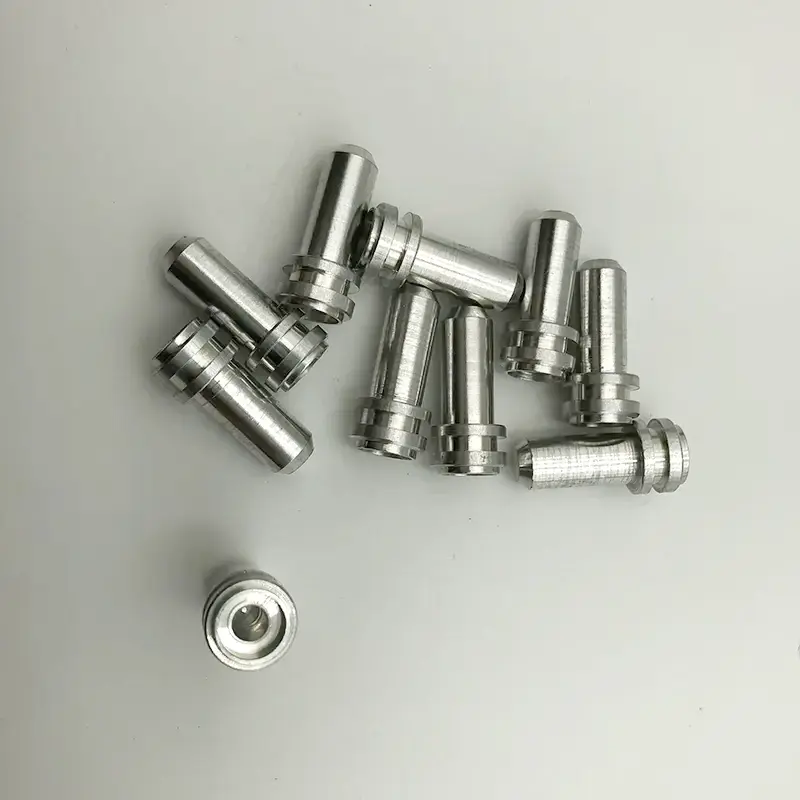

USA automaatikatootja nõudis kohandatud CNC-töötlusega tööstuslikke tüüblitihvte, millel on täpsed O-rõnga kinnitussooned ja ranged mõõtmete tolerantsid, et tagada täpne joondamine ja kindel tihendus kiiretel koosteliinidel.

Tootsime need mitmeastmelised tihvtid ülitäpsete Šveitsi CNC-treipinkide abil, säilitades optimaalse tihenduse jaoks täpse soone sügavuse ja pinnaviimistluse. Enne pakendamist tehti 100% optiline kontroll.

Põhifunktsioonid ja eelised

Tõeliseks positsioneerimiseks maandatud kuni ±0,002 mm

Lõplikud läbimõõdud on lihvitud tsentriteta kuni ±0,002 mm pinnaviimistlusega Ra 0,2–0,4 μm. See ei ole "piisavalt tihe" tolerants – CNC-töötlemise tööstuslikud tüüblitihvtid on tolerants, mis muudab koostud korratavad, kinnitused on täpsed ja tooted on ühtsed.

Pikaajaliseks kasutuseks karastatud kuni HRC 60+

Terasest laagritihvtid on läbikarastatud tasemele HRC 60–64, mis annab neile kõvaduse, et taluda korduvat sisestamist ja eemaldamist ilma punktideta. Karastatud tüübel kestab suurusjärgu võrra kauem kui pehme.

Faasitud otsad, puhtad servad

Mõlemad otsad on faasitud (tavaliselt 1,5 × 45°) ja puhastatud, nii et tihvtid lähevad aukudesse puhtalt, ilma materjali raseerimata või augu suud kahjustamata. Ei mingeid jäsemeid, kriimustatud auke ega tagasilükatud kooste.

Otsesus, mida võite usaldada

Pikkuse ja läbimõõdu suhet hoitakse sirgena vahemikus 0,01 mm 50 mm kohta. Painutatud tüüblitihvt mitte ainult ei leia asukohta – see kahjustab sisestamisel hõõritsa auku. Mõõdame sirgust igal tootmispartiil.

Tihe läbimõõduga rühmitus erinevate sobivuste jaoks

Tihvtid sorteeritakse tiheda läbimõõduga rühmadesse, nii et tihvtide kast tagab ühtlase sobivussurve. Teie konveieril pole enam "see libiseb, see vajab haamrit".

Toote spetsifikatsioonid

Tootmisprotsess

CNC-töötlemise tööstusliku tüübli tihvti tootmine algab külmtõmmatud või lihvitud varrastega. Vardad on lihvitud tsentriteta kuni peaaegu lõpliku läbimõõduni, lõigatud pikkusega, faasitud ja jämedalt eemaldatud. Karastatud tihvtid kuumtöödeldakse ja lihvitakse lõpliku tolerantsini – kaheastmeline lihvimine hoiab valmis tihvti ideaalselt ümara ja sirgena.

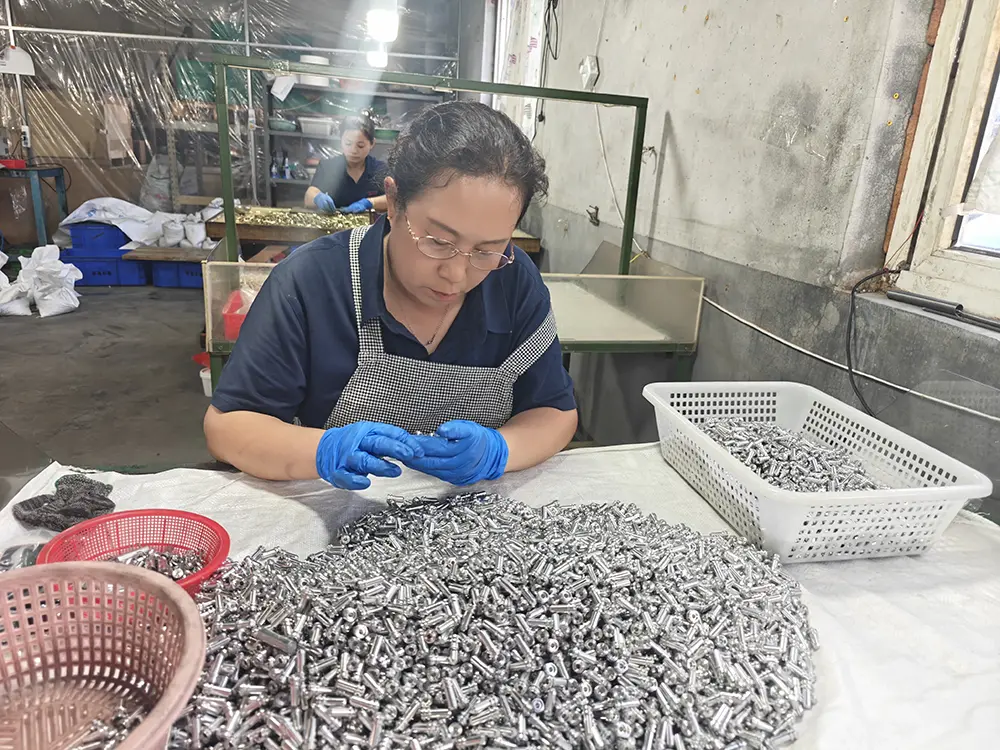

Lõppkontroll hõlmab läbimõõtu (mikromeetri ja õhumõõturiga), kõvadust (Rockwelli testimine), sirgust ja pinnaviimistlust. Tihvtid on rühmitatud läbimõõdu järgi ja pakitud õlitatud roostekindlasse pakendisse. Iga tellimusega on kaasas partii sertifikaadid.

Tootmise ajakava

Standardne teostusaeg: standardsuuruste puhul 10–15 päeva; 15–18 päeva koos kõvenemise ja lihvimisega.

1.–3. päev: tellimuse kinnitamine ja materjali valik

4.–8. päev: varda lihvimine, lõikamine, faasimine

9.–12. päev: kuumtöötlemine ja lihvimine (kui on täpsustatud)

13.–14. päev: ülevaatus, rühmitamine, pakkimine

15. päev: lähetamine Qingdaost

Miks valida Tuoyuan Metal

Mikronitaseme võimekus, tööstuslikud mahud

10+ aastat täppistöötlemise, 20 CNC-treipingi ja 100 miljoni tüki aastavõimsusega Tuoyuan Metal suudab tarnida CNC-töötlemise tööstuslikke tüüblitihvte autotööstuses kasutatavates kogustes laboriklassi tolerantsidega. Oleme tarninud 2,5 miljoni tüki partiisid alla 15 PPM defektimääraga.

Põhja-Ameerika usaldusväärne tarnija

60% meie toodangust läheb Põhja-Ameerika klientidele, 95% kordusostumääraga. Kui meie tüüblitihvtid ei tuvastaks osade asukohta õigesti, ei telliks need kliendid uuesti - iga kvartali tagant aastaid.

Täielik jälgitavus

Materjalide veski sertifikaadid, kuumtöötlemise dokumendid ja kontrolliaruanded arhiveeritakse partii kohta. Täielik jälgitavus baaride partiist valmis tihvtini.

Kiired näidised ja hinnapakkumised

Näidistellimused tarnitakse 3–5 päeva jooksul. Hinnapakkumised 24 tunni jooksul. Kvaliteediprobleemid lahendati 48 tunni jooksul. See on meie standard, mitte meie lubadus.

Pakendamine ja saatmine

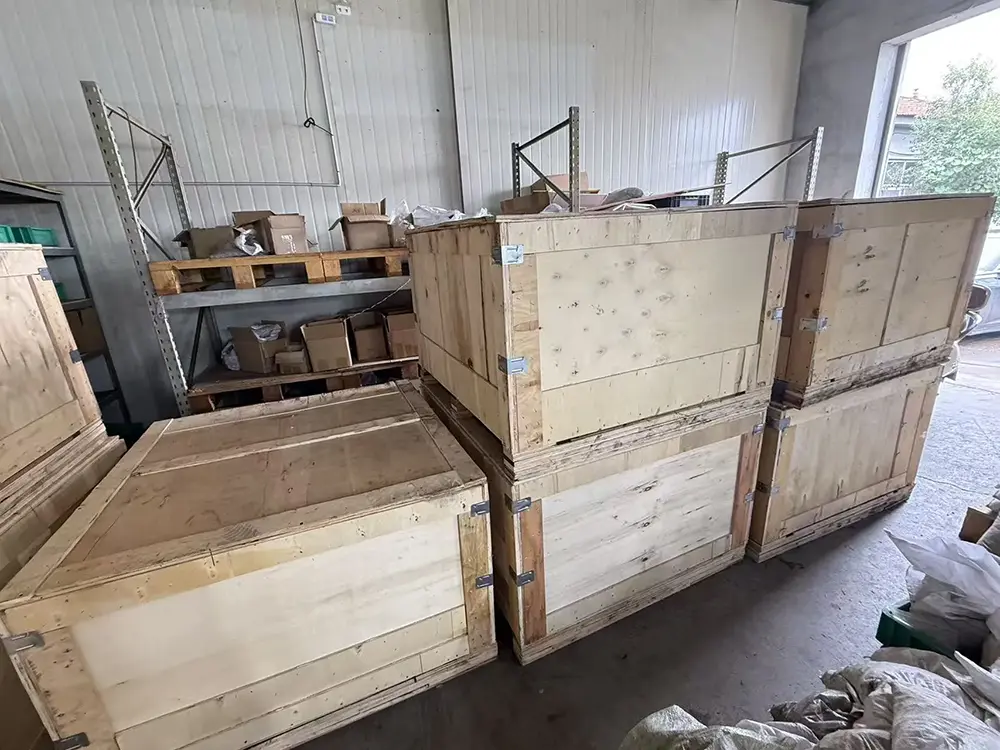

Tihvtid on õlitatud või kaetud, pakitud roosteinhibiitoriga polü-kottidesse ja tarnitakse kastidesse või puidust karpidesse. Express (DHL/FedEx/UPS) väikeste tellimuste jaoks, merevedu Qingdao sadamast lahtiselt. Dokumentatsioon: kaubaarve, pakkimisnimekiri, konossement, päritolusertifikaat, materjali testimise sertifikaat. CNC-töötluse tööstuslike tüüblitihvtide hindade, hulgitellimuste või hinnapakkumise saamiseks võtke ühendust meie ekspordimeeskonnaga.

KKK

K1: Millise tolerantsiga teie tüüblitihvtid on?

A1: Standardne maapinna tolerants on läbimõõdul ±0,002 mm, pinnaviimistlusega Ra 0,2–0,4 μm. Saadaval sobivusklassid: m6 press-fit, h6/h7 slip-fit.

Q2: Mis vahe on m6 ja h6 sobitustihvtidel?

A2: m6 tihvtid on press-paigaldamiseks veidi ülemõõdulised, lukustuvad hõõritsatud aukudesse ja nende eemaldamiseks on vaja tõmmitsat. h6/h7 tihvtid on libisemiskindlad sõlmede jaoks, mida tuleb regulaarselt lahti võtta. Anna meile oma sooviavaldus ja me soovitame õiget klassi.

Q3: kas pakute karastatud roostevabast terasest tihvte?

A3: Jah – sademekindla roostevaba terast saab karastada kuni HRC 38–44, millel on suurepärane korrosioonikindlus. Toidu või meresõidu jaoks on see õige valik.

Q4: Kas saate teha kohandatud pikkusega või kohandatud faasidega tihvte?

A4: Jah. Lõikame iga joonise kohta kohandatud pikkused, kohandatud faasid, koonusjooned ja sooned. Kohandatud tihvtide MOQ on madal – näidised on teretulnud.

K5: Kuidas vältida rooste tekkimist laos olevatel tihvtidel?

A5: tihvtid on õlitatud ja pakitud aurufaasi korrosiooni inhibeeriva paberiga. Ülemeretranspordi puhul kasutame VCI pakendeid, et tagada roostevaba kohalejõudmine.
