CNC-töödeldud hüdrauliline liitmik

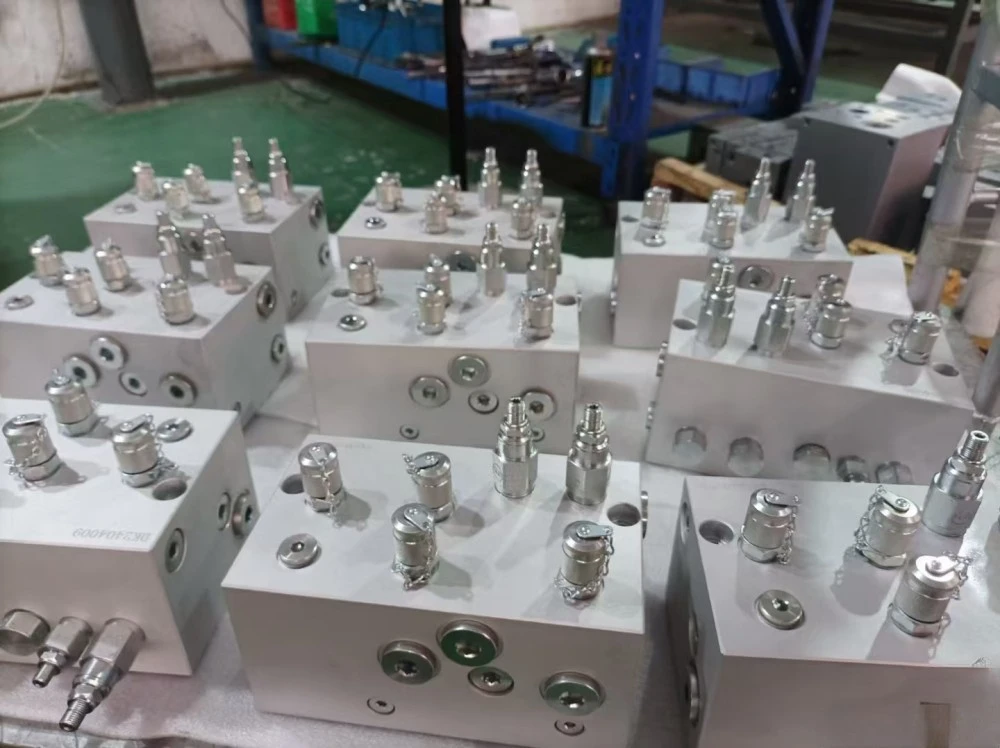

CNC-töödeldud hüdroliitmik on hüdrauliline liitmik, mis ühendab hüdrosüsteemi voolikuid, torusid, pumpasid, ventiile ja silindreid. See näeb välja lihtne – keermete ja tihenduspinnaga metallkorpus –, kuid see töötab jõhkrates tingimustes: rõhk 50–400+ baari, temperatuurikõikumised, vibratsioon ja hüdraulikavedelik, mis leiab lekketee nagu vesi pragu.

Liitmiku ülesanne on tihendada. Olenemata sellest, kas tegemist on JIC 37° laiendusega, ORFS-iga (O-rõngaspinna tihend), BSPP paralleelkeermega või NPT kitseneva keermega, on tihendi geomeetria töödeldud mikroni täpsusega. 0,02 mm võrra ümmargune tihenduspind on liitmik, mis nutab. Rebenenud juurega niit on liitmik, mis surve all ära puhub. Seetõttu pole töötlemise kvaliteet siin "tore" - see on ohutuse küsimus.

CNC-töödeldud hüdroliitmiku põhiomadused ja eelised

Tihenduspinnad on töödeldud, mitte "piisavalt head" 37° laienduskoonus, O-rõnga soon ja istmepinnad on töödeldud kontrollitud tolerantsidega (istmenurk ±0,5°, pinnaviimistlus Ra max 0,8 μm). Õige tihenduspind on see, mis hoiab 350 baari toru sees ja teie seadmeruumist väljas.

Puhtad, teravad niidid Niidid lõigatakse või rullitakse 6g/6H täisprofiiliga – ei rebenenud juuri ega ülerullunud harja. Koonused keermed (NPT/BSPT) kontrollitakse L1/L2 rõngasmõõturitega, et tagada tihe ja mittelekkiv liitekoht.

Survetestitud enesekindlus Testime liitmikke 1,5-kordse nimitöörõhuga proovipartiide puhul ning iga liitmikku kontrollitakse visuaalselt ja mõõtmete järgi. Kriitiliste rakenduste jaoks on saadaval 100% rõhu testimine.

Vedeliku jaoks sobiv materjal Süsinikterasest tsingitud standardsete mineraalõlisüsteemide jaoks; roostevaba 316 toidu-, mere- ja agressiivsete vedelike jaoks; messing madalsurve pneumaatiliste ja veeteenuste jaoks. Õige materjal hoiab ära galvaanilise korrosiooni ja enneaegse rikke.

Puhtus, mida saate määrata Liitmikud puhastatakse ultraheliga ja pakitakse vastavalt teie puhtusespetsifikatsioonidele – sealhulgas ISO 4406 puhtusklassid tundlike servo- ja proportsionaalsete süsteemide jaoks.

Toote spetsifikatsioonid

Tüüpilised rakendused

CNC-töödeldud hüdroliitmike tootja ja tarnijana tarnib Tuoyuan Metal liitmikke hulgi tehasepõhise otsehinnaga:

Mobiilne hüdraulika — ekskavaatorid, laadurid, põllumajandustehnika

Tööstuslikud hüdrosüsteemid — pressid, survevalumasinad, tööpingid

Ehitusseadmete hüdroahelad

Mere- ja avamere hüdrosüsteemid (316 roostevaba)

Toiduainete töötlemise ja farmaatsiavedelike liinid

Katsepingid, määrdesüsteemid ja pneumaatilised ahelad

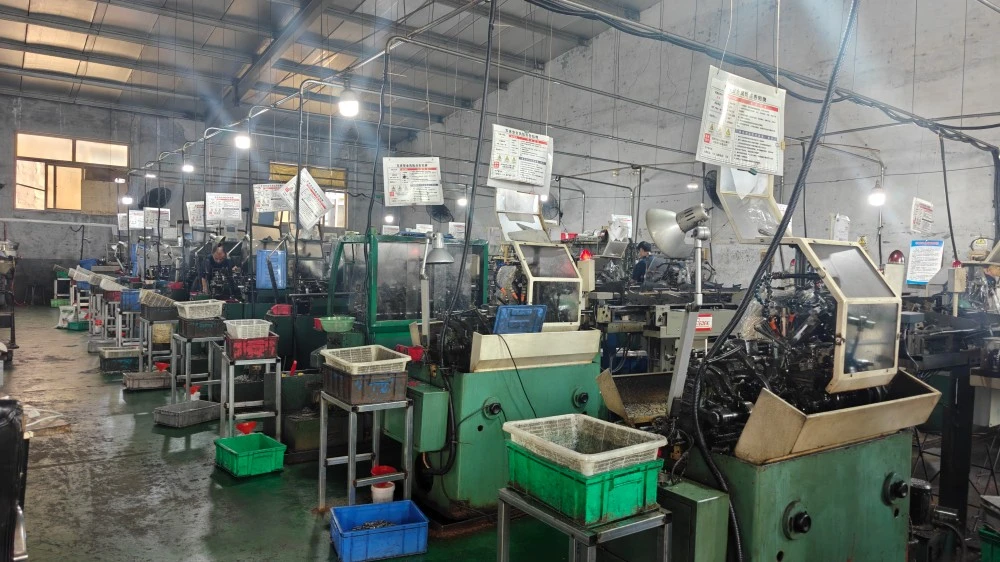

Tootmisprotsess

Hüdraulilised liitmikud töödeldakse CNC-treipinkide varrastest - sageli ühe kinnitustsükliga. Kuuskantkorpused treitakse, puuritakse, keermestatakse ja tihendusgeomeetria (laienduskoonus, O-rõnga soon või koonus) lõigatakse spetsiaalse tööriistaga. Ühe seadistuse meetod hoiab tihenduspinna keermega kontsentrilisena.

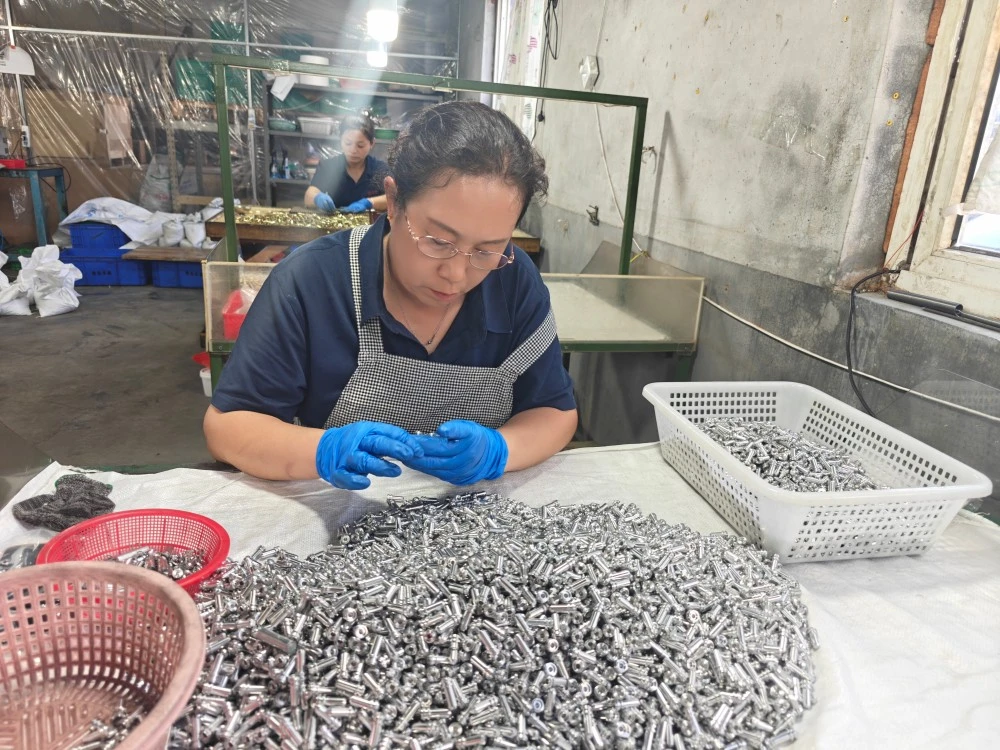

Pärast töötlemist eemaldatakse liitmikud – tihenduspindade puhul kriitiline – ja seejärel töödeldakse pinda (tsinkimine, tsink-nikkel või passiveerimine). Liitmikud puhastatakse ultraheliga, et eemaldada laastud ja jäägid, seejärel kontrollitakse: keerme mõõtmine, istme nurga kontrollimine, mõõtmete mõõtmine ja proovide rõhu testimine.

Miks valida Tuoyuan Metal

Töötlemise täpsus seal, kus see loeb Meie CNC-treipingid hoiavad korduva positsioneerimise täpsust ≤±0,003 mm ja me töötleme regulaarselt liitmike täpsusega ±0,01 mm – tolerantsiriba, mis hoiab tihenduspinnad õiged ja keermed on puhtad.

Metallitöötlemise kogemus kümnendi jooksul Üle 10 aasta täppis treitud detailide alal, 5000 m² tehas, 20 CNC-treipinki ja 100 miljonit tükki aastas. Oleme selles kataloogis kõiki liitmike standardeid töötlenud – mitu korda.

48-tunnine kvaliteetne vastus Kui probleem avastatakse, reageerime 48 tunni jooksul ja võtame täieliku vastutuse hüvitamise eest vastavalt kokkulepitule. Seda kohustust, mida järjepidevalt järgitakse, tellib 95% meie klientidest uuesti.

Ekspordivalmidus dokumentatsioon Materjalisertifikaadid, ülevaatusaruanded ja rõhutesti protokollid saadetakse iga tellimusega kaasa. Saadaval on kolmanda osapoole kontrolli koordineerimine.

Pakendamine ja saatmine

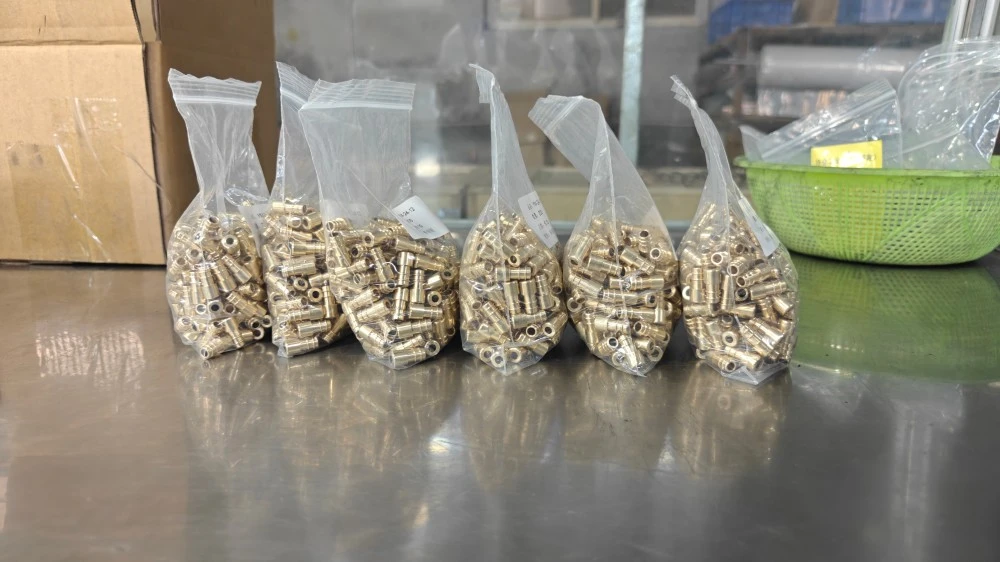

Liitmikud puhastatakse, kaitstakse korrosiooni eest ja pakitakse polü-kottidesse, -karpidesse või eksporditavatesse puitkarpidesse. Qingdao sadamast on saadaval kiir-, õhu- ja meretransport. Dokumentatsioon: kaubaarve, pakkimisnimekiri, konossement, päritolusertifikaat, materjali testimise sertifikaat. CNC-töödeldud hüdroliitmike hindade, hulgitellimuste või hinnapakkumise saamiseks võtke ühendust meie ekspordimeeskonnaga.

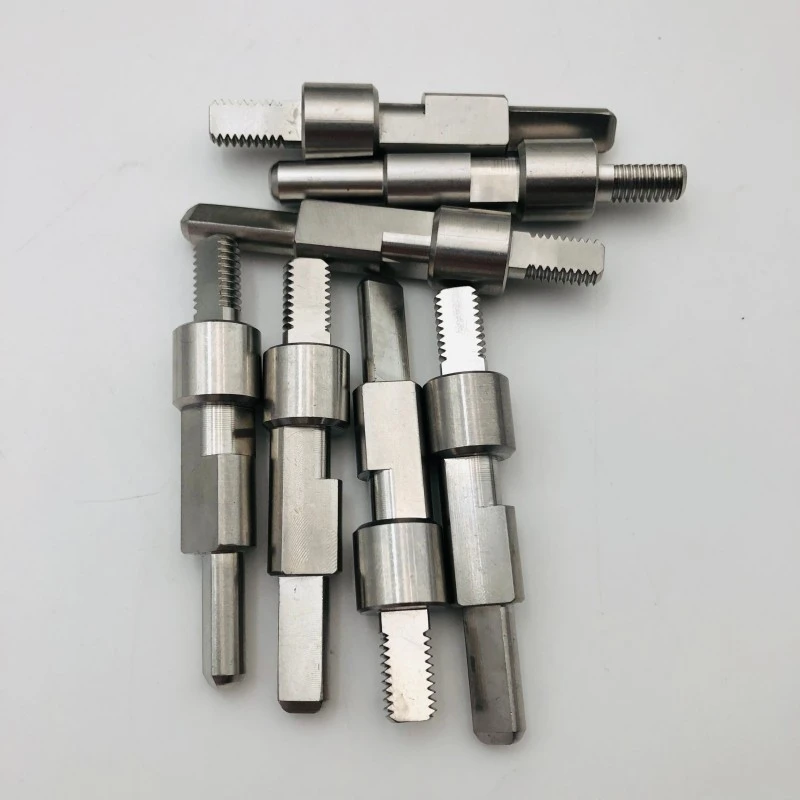

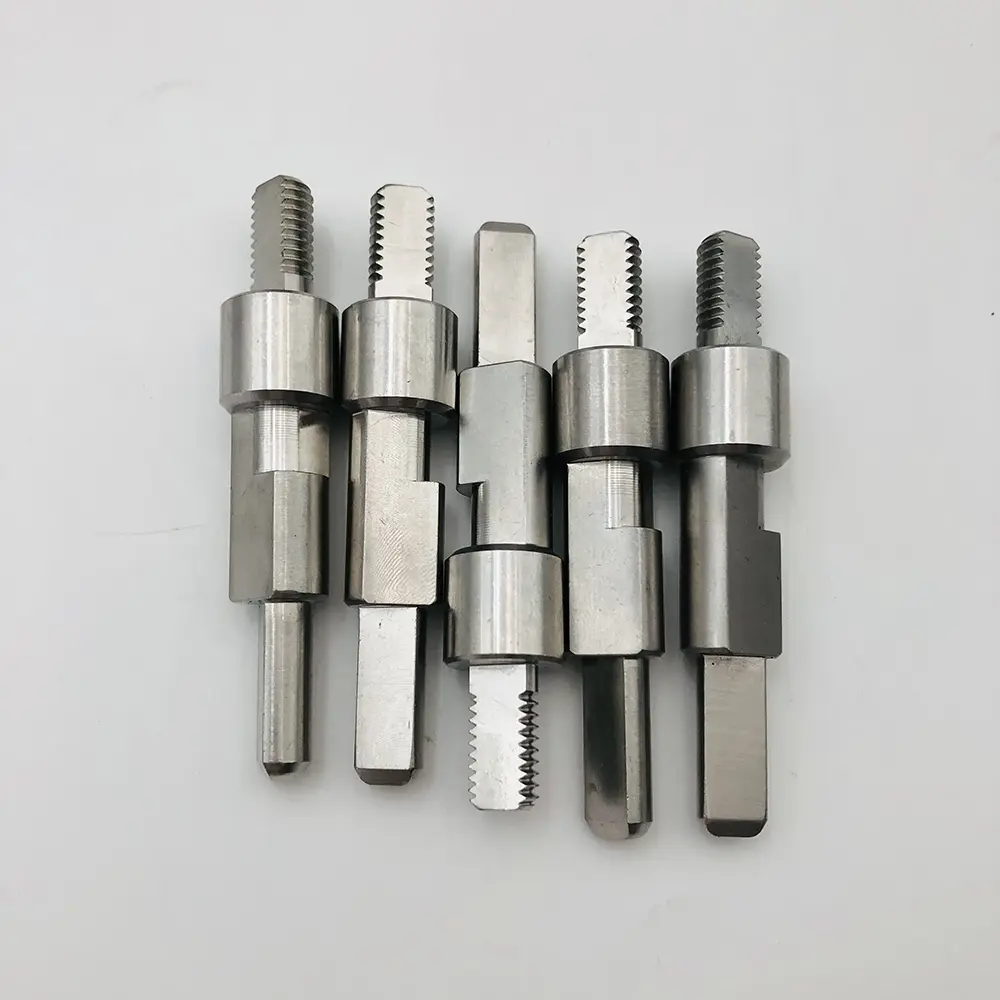

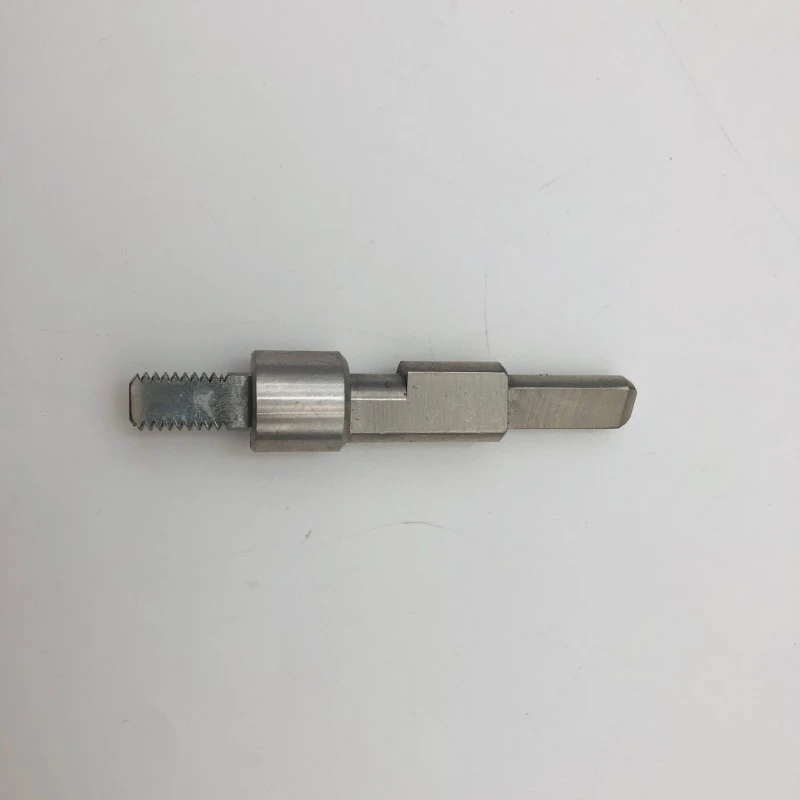

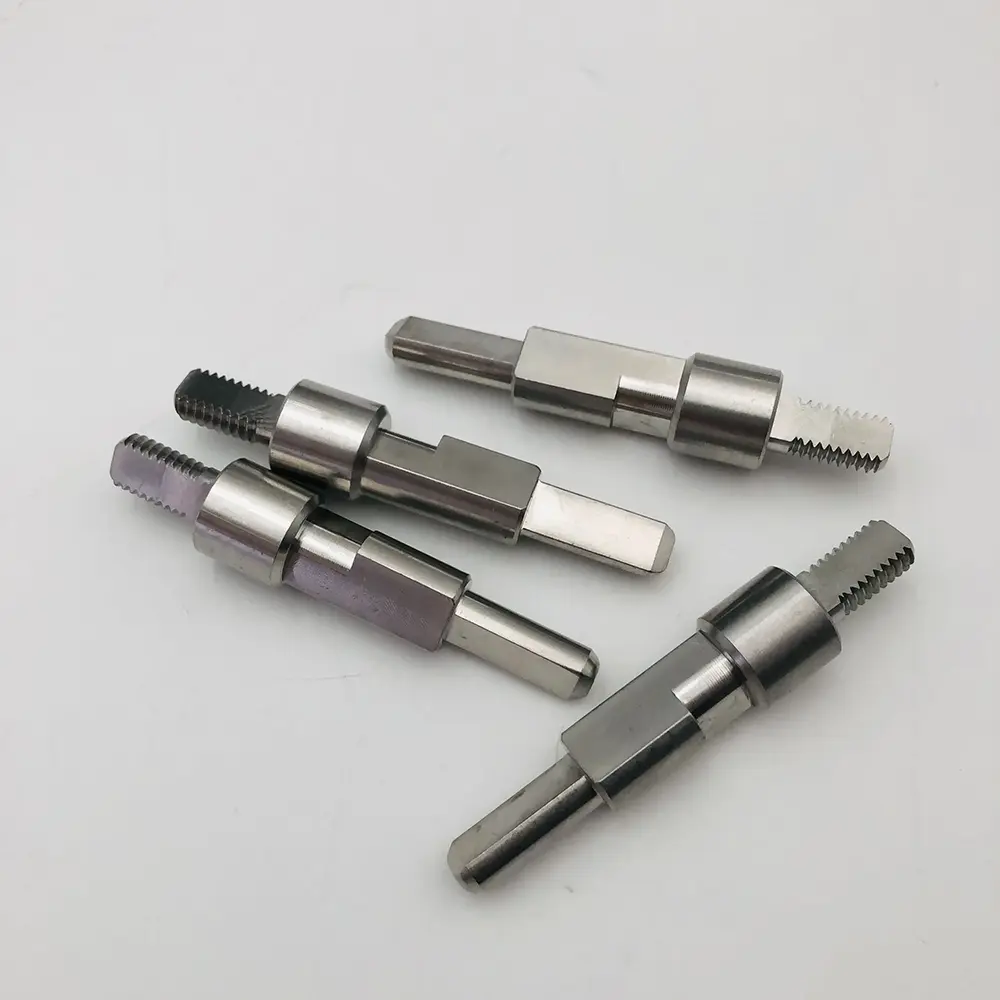

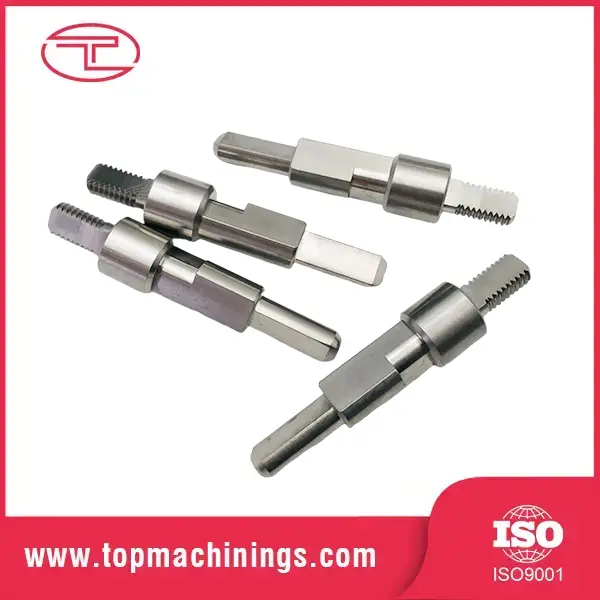

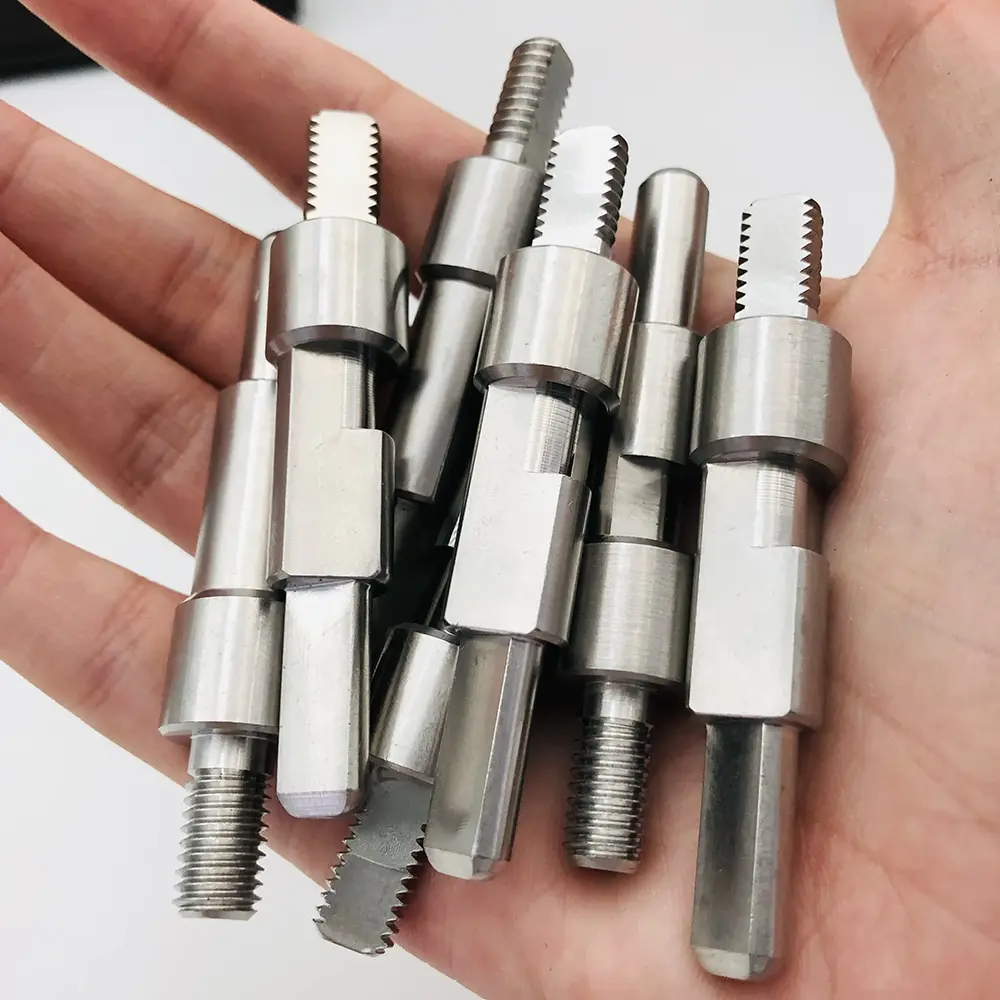

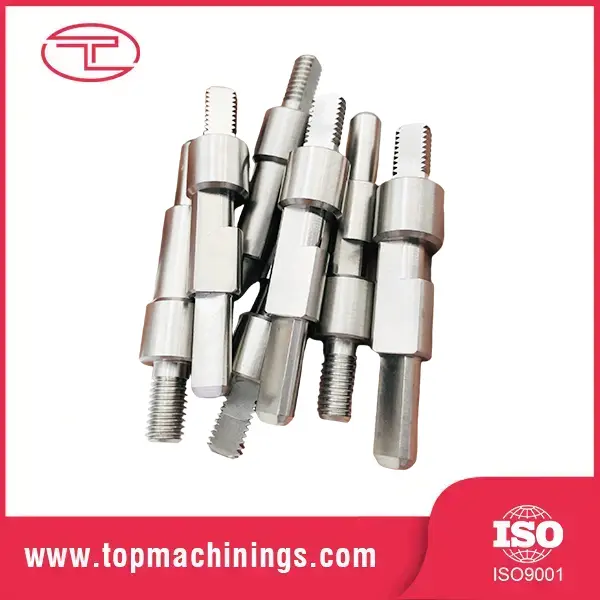

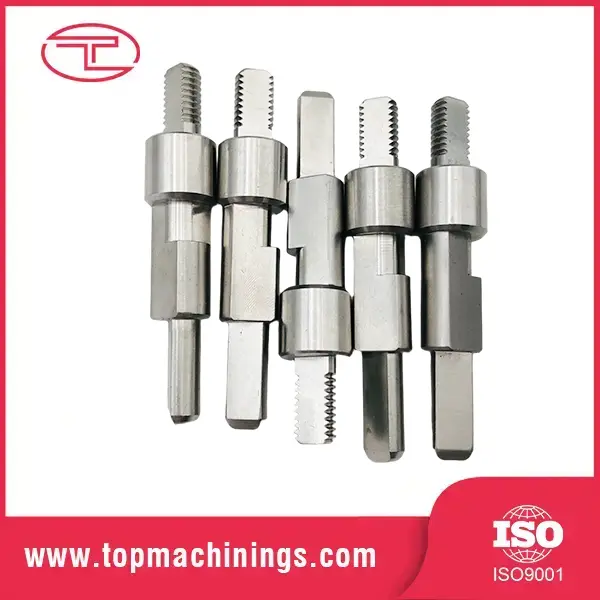

Kõrgtäpsed keermestatud võllid tööstusseadmetele

Klient: Euroopa hüdraulikaseadmete tootja

Tööstus: vedelikuenergia ja tööstusautomaatika

Materjal: roostevaba teras / süsinikteras

Protsess: täppis-CNC treimine, freesimine, keermestamine ja kuumtöötlus

Klient vajas kohandatud mitmeastmelisi keermestatud võlle, millel on ranged tolerantsid ja sile pinnaviimistlus, et vältida kõrgsurvehüdraulikasõlmede lekkeid ja mehaanilist kulumist. Standardsed turukomponendid ei vastanud nende spetsiifilistele pöördemomendi ja joondamise nõuetele.

Kasutades mitmeteljelisi Šveitsi CNC trei- ja täppisfreespinke, valmistasime kliendi tehniliste jooniste järgi täpse keermeprofiiliga ja tasapinnaliselt freesitud võllid. Enne saatmist rakendati ranget kvaliteedikontrolli, sealhulgas 100% keermemõõturi testimist ja pinna kareduse kontrolli.

KKK

K: Millist paigaldusstandardit peaksin kasutama?

V: See sõltub teie piirkonnast ja vooliku otstest: JIC on levinud Põhja-Ameerikas, BSP Euroopas/Aasias, metriline DIN Saksamaal, ORFS, kus vibratsioon ja lekkevaba jõudlus on olulised. Saatke meile oma praegused liitmikud või joonised ja me tuvastame standardsed ja tarnime sobivad liitmikud.

K: Millist survet teie liitmikud taluvad?

V: Standardliitmikud on arvestatud töörõhule 350 baari; kõrgsurvekonfiguratsioonid kuni 630 baari. Me survetestime proovipartiisid 1,5-kordse nimirõhuni.

K: Kas saate tarnida roostevabast terasest liitmikke toiduks või meresõiduks?

V: Jah – passiveerimisviimistlusega SUS316 liitmikud on saadaval toidu-, mere- ja farmaatsiarakenduste jaoks. Materjalitunnistused olemas.

K: Kas pakute kohandatud liitmikke joonise kohta?

V: Jah, täiesti kohandatud liitmikud on meie eriala. Saatke joonis või näidis ja me töötleme teie täpse geomeetria järgi, sealhulgas kohandatud pordikonfiguratsioonid.

K: Mis on teie CNC-töödeldud hüdroliitmiku MOQ ja tarneaeg?

V: Proovid: 3–5 päeva, MOQ paindlik. Tootmine: keskmiselt 15 päeva. Merevedu Qingdaost või kiireloomuliste väikeste tellimuste ekspress.
